Zvláštní povodeň
Zvláštní povodeň je povodeň způsobená umělými vlivy. Obecně se jako příčina k protržení hráze zvažuje několik způsobů:
- technická příčina havárie díla
- silné zemětřesení
- letecká katastrofa - pád středně velkého nebo velkého letadla do hráze
- válečný konflikt
- teroristický útok
Na vodních tocích na území města se nenachází žádné vodní dílo, které by mohlo způsobit ohrožení města Ivančice. Na vodním toku Jihlava nad městem se však nachází 2 vodní díla I. kategorie a na vodním toku Oslava 1 vodní dílo I. kategorie, která by mohla v případě havárie vyvolat povodeň většího rozsahu a způsobit ohrožení města Ivančice. Jedná se o vodní díla Dalešice, Mohelno a Mostiště.
Podnět pro vyhlášení SPA dává příslušnému povodňovému orgánu provozovatel vodního díla (obsluha vodního díla) při výskytu neobvyklých jevů a skutečností sledovaných v rámci obchůzek vodního díla.
Takovými jevy a skutečnostmi jsou např.:
- plnění nádrží nad max. hladinu a hrozí přelití hráze,
- výskyt průsaků nebo podmáčených a zabahněných míst pod hrází, v hrázi,
- eroze tělesa hráze při prudkých lijácích,
- vývraty stromů na tělese hráze apod.
V případě rychlého nepříznivého vývoje zahájí obsluha vodního díla varovná a nouzová opatření k odvrácení havárie, resp. k minimalizaci škod podle vlastního uvážení.
Pokud je nebezpečí z prodlení, musí obsluha díla a povodňový orgán varovat obce na toku co nejrychleji za využití všech dostupných komunikačních prostředků.
VD Dalešice
Nádrž
- Stálé nadržení - 59,200 mil. m³
- Hladina stálého nadržení - 362,60 m n.m.
- Zásobní prostor - 63,000 mil. m³
- Hladina zásobního prostoru - 380,50 m n.m.
- Prostor retenční neovladatelný - 4,700 mil. m³
- Hladina retenčního neovladatelného prostoru - 381,50 m n.m.
- Celkový objem - 126,900 mil. m³
Hráz
- Typ hráze - kamenitá sypaná
- Těsnění - střední jílové těsnění
- Kóta koruny - 384,00 m n.m.
- Šířka koruny - 8,00 m
- Délka hráze v koruně - 300,0 m
- Výška hráze nade dnem - 88,00 m
Spodní výpusti
- Počet x průměr - 2 × 4000 mm
- Provozní uzávěr - skříňový stavidlový
- Kapacita při max. hladině - 2 × 66 m³/s
Bezpečnostní přeliv
- Typ bezpečnostního přelivu - boční, hrazený segmenty
- Počet polí x délka přelivu - 1 × 11,5 m
- Kóta přelivu - 377,95 (pevný práh) m n.m.
- Kapacita při max. hladině - 2 × 155 m³/s
Elektrárna
- Počet turbín, typ - 4 × reverzní Francis
- Výkon elektrárny - 4 × 112,5 MW
- Hltnost - 4 × 132 - 150 m³/s
- Provozovatel - ČEZ, a.s.
Hydrologické údaje
- Číslo hydrologického pořadí - 4-16-01-103
- Plocha povodí - 1 138,30 km²
- Průměrný dlouhodobý roční průtok - 6,310 m³/s
- Q100 - 310,000 m³/s
- Q355d - 1,200 m³/s
Účinek nádrže
- Neškodný odtok - 40,000 m³/s
- Minimální odtok - 0,780 m³/s
Rozliv zvláštní povodně VD Dalešice na území města Ivančice
VD Mohelno
Nádrž
- Stálé nadržení - 5,700 mil. m³
- Hladina stálého nadržení - 290,80 m n.m.
- Zásobní prostor - 11,300 mil. m³
- Hladina zásobního prostoru - 303,20 m n.m.
- Prostor retenční neovladatelný - 0,100 mil. m³
- Hladina retenčního neovladatelného prostoru - 303,30 m n.m.
- Celkový objem - 17,100 mil. m³
Hráz
- Typ hráze - betonová gravitační
- Kóta koruny - 307,15 m n.m.
- Šířka koruny - 7,75 m
- Délka hráze v koruně - 185,0 m
- Výška hráze nade dnem - 38,65 m
Spodní výpusti
- Počet x průměr - 2 × 3000 mm
- Provozní uzávěr - rozstřikovací
- Kapacita při max. hladině - 2 × 109 m³/s
Asanační výpusti
- Počet x průměr - 1 × 700 mm
- Kapacita při max. hladině - 6,1 m³/s
Bezpečnostní přeliv
- Typ bezpečnostního přelivu - korunový, hrazený segmentem
- Počet polí x délka přelivu - 2 × 11,5 m
- Kóta přelivu - 299,67 m n.m.
- Kapacita při max. hladině - 2 × 155 m³/s
Elektrárna
- Počet turbín, typ - 1 × Kaplan, 1 × Francis
- Výkon elektrárny - 1,2; 0,6 MW
- Hltnost - 0,8 - 4,1; 1,3 - 2,0 m³/s
- Provozovatel - ČEZ, a.s.
Hydrologické údaje
- Číslo hydrologického pořadí - 4-16-01-105
- Plocha povodí - 1 154,95 km²
- Průměrný dlouhodobý roční průtok - 6,380 m³/s
- Q100 - 315,000 m³/s
- Q355d - 1,060 m³/s
Účinek nádrže
- Neškodný odtok - 40,000 m³/s
- Minimální odtok - 0,780 m³/s

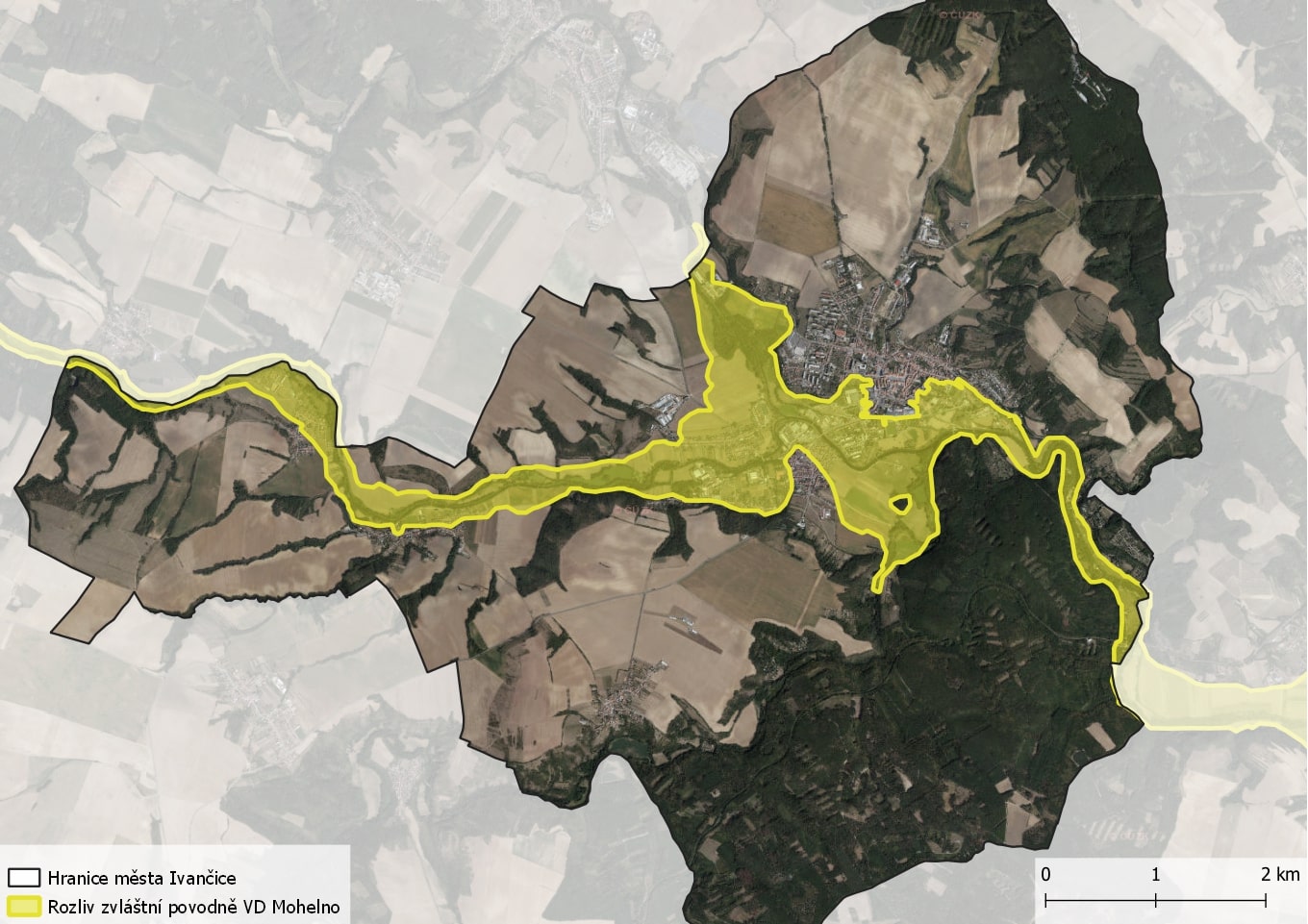

Rozliv zvláštní povodně VD Mohelno na území města Ivančice
VD Mostiště
Nádrž
- Stálé nadržení - 1,045 mil. m³
- Hladina stálého nadržení - 458,60 m n.m.
- Zásobní prostor - 9,339 mil. m³
- Hladina zásobního prostoru - 476,90 m n.m.
- Prostor retenční ovladatelný - 0,609 mil. m³
- Hladina retenčního ovladatelného prostoru - 477,60 m n.m.
- Prostor retenční neovladatelný - 0,944 mil. m³
- Hladina retenčního neovladatelného prostoru - 478,64 m n.m.
- Celkový objem - 11,937 mil. m³
Hráz
- Typ hráze - sypaná kamenitá
- Těsnění - návodní sprašové těsnění
- Kóta koruny - 479,85 m n.m.
- Šířka koruny - 5,80 m
- Délka hráze v koruně - 292,0 m
- Výška hráze nade dnem - 28,70 m
Spodní výpusti
- Počet x průměr - 1 × 1100 mm
- Provozní uzávěr - rozstřikovací
- Kapacita při max. hladině - 18 m³/s
Asanační výpusti
- Počet x průměr - 1 × 200 mm
- Kapacita při max. zás. hladině - 0,2 m³/s
Bezpečnostní přeliv
- Typ bezpečnostního přelivu - boční nehrazený
- Počet polí x délka přelivu - 1 × 55,3 m
- Kóta přelivu - 477,6 m n.m.
- Kapacita při max. hladině - 125 m³/s
Elektrárna
- Počet turbín, typ - 1 × Kaplanova vertikální
- Výkon elektrárny - 0,4 MW
- Hltnost - 1,5 m³/s
- Provozovatel - Energo-pro Czech, s.r.o.
Hydrologické údaje
- Číslo hydrologického pořadí - 4-16-02-021
- Plocha povodí - 222,94 km²
- Průměrný dlouhodobý roční průtok - 1,390 m³/s
- Q100 - 82,000 m³/s
- Q355d - 0,131 m³/s
Účinek nádrže
- Neškodný odtok - 22,000 m³/s
- Minimální odtok - 0,120 m³/s

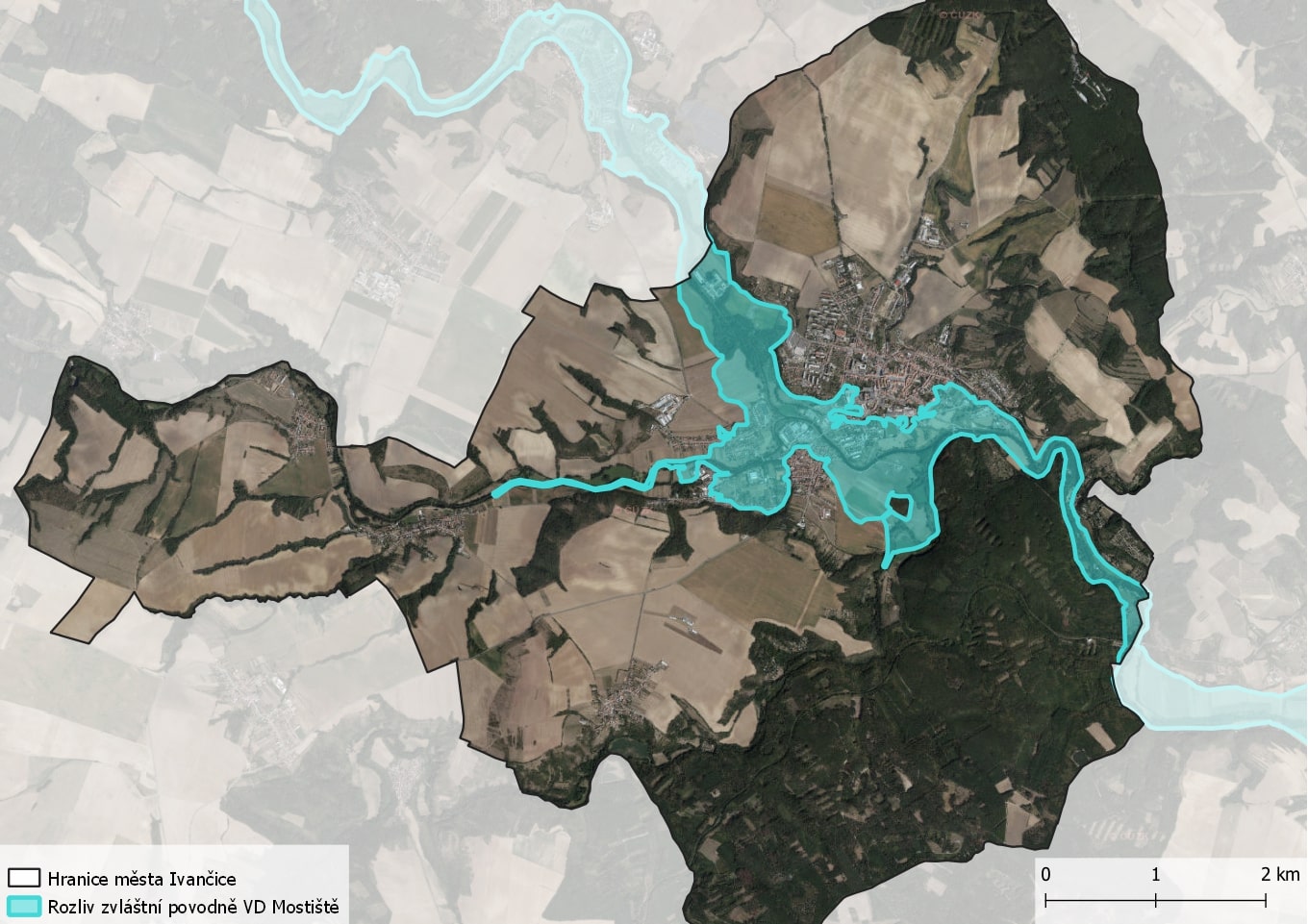

Rozliv zvláštní povodně VD Mostiště na území města Ivančice
