Odtokové poměry

Ve správním obvodu obce jsou na toku Doubrava vymezená (vyhlášená) záplavová území pro Q_100, Q₂₀ a Q_5.

Průtok v Doubravě* (hlásný profil Bílek)

* Uváděné hodnoty jsou v m³. s^-1

Největší vodní stav byl zaznamenán při letní povodni v roce 1998. Velikost kulminačního průtoku v celé trati koryta Doubravy několikanásobně přesáhla hodnotu Q100 (vodoměrná stanice Bílek dne 23. 7. 1998 naměřila průtok 270 m³/s). Intravilán obce Libice nad Doubravou je rovněž ohrožen přívalovými dešti zvláště v době tání sněhu na jaře a v období začátku vegetace, kdy nejsou dostatečně vzrostlé zemědělské plodiny na obhospodařovaných pozemcích.

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny řeky Doubravy. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z tohoto důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Kritickými místy omezujícími odtokové poměry v Libici nad Doubravou jsou:

• mostek přes náhon u Peškova mlýna
• most přes Doubravu u Peškova mlýna
• propustek u Peškova mlýna
• most přes Doubravu na silnici II. třídy č. 344
• propustek ve Lhůtě u č.p. 34

Při zvýšených vodních stavech a průtocích na tocích je nutné tato místa sledovat. Je nutné udržovat tato místa průtočná, aby se předešlo velkému namáhání mostních konstrukcí a tím jejich možnému následnému poničení zvýšeným tlakem vzduté vody.

Místa omezující odtokové poměry na území městyse Libice nad Doubravou

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Místa ohrožení přívalovou povodní na území městyse Libice nad Doubravou

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívací plochy (0,3 - 10,0 km²), průměrný sklon přispívací plochy (≥ 3,5 %) a podíl plochy orné půdy v povodí (≥ 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry a to velikost přispívací plochy (1,0 - 10,0 km²) a průměrný sklon přispívací plochy (≥ 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.

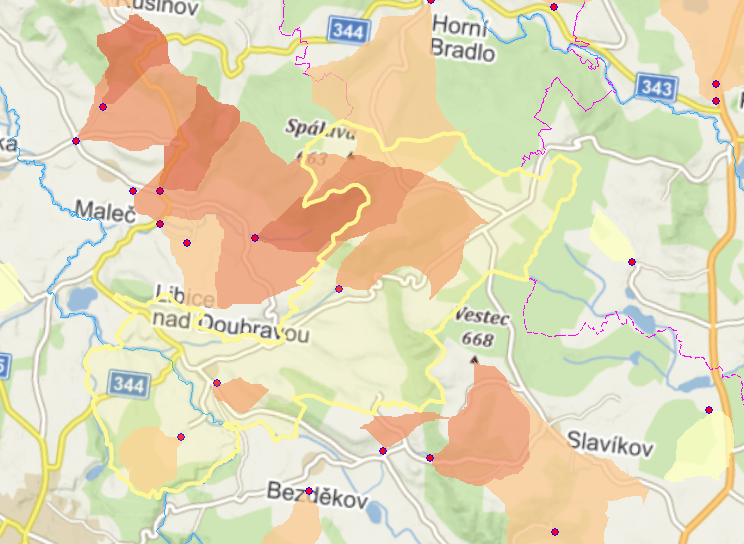

Zhodnocení vzniku přívalových povodní na území městyse Libice nad Doubravou metodou kritických bodů (http://www.povis.cz/)

Ve správním obvodu městysu Libice nad Doubravou se nacházejí 3 kritické body:

• v blízkosti č.p. 181 v Libici nad Doubravou
• pod hrází rybníka v obci Libická Lhotka
• propustek u č.p. 34 v místní části Lhůta

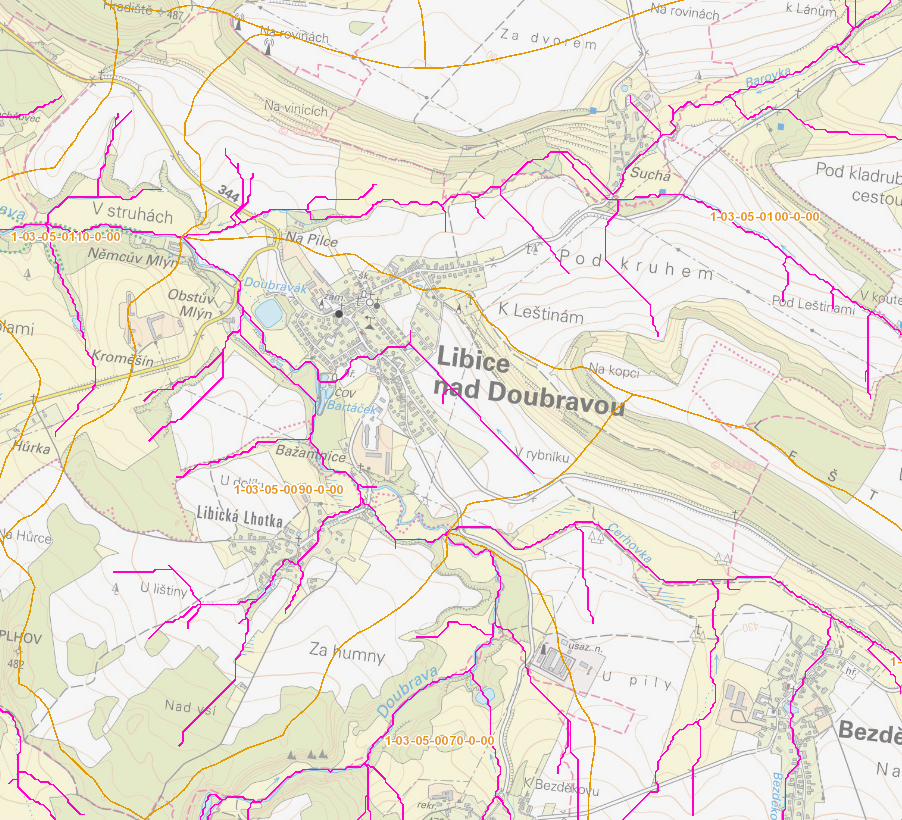

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území městyse Libice nad Doubravou. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

Odtokové linie s plochou sběrného povodí > 5 ha na území městyse Libice nad Doubravou

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Výskyt ledových jevů lze předpokládat pouze za mimořádných okolností na větších tocích, tzn. ve správním území městysu Libice nad Doubravou se nevyskytují. Podchycení a řešení havarijních stavů spadá v tomto případě do působnosti správců jednotlivých toků.

Místa výskytu ledových jevů na území městyse Libice nad Doubravou

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

Ve správním obvodu městysu se nachází pouze menší nádrže o rozloze do 1,0 ha, které nepředstavují pro obyvatele bezprostřední zdroj nebezpečí. Největšími nádržemi jsou rybníky Doubravák a Nadýmák.

Seznam vodních děl ovlivňujících odtokové poměry na území městyse Libice nad Doubravou

 Vodní díla

Protipovodňová opatření
