Odtokové poměry

Vodní tok Kněžná má na území obce Lukavice oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000 - 15,000, které bylo vyhlášené Krajským úřadem Královehradeckého kraje a nabývá platnosti od 20. 4. 2006 (č. j. 5372/ZP/2006).

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Kněžné. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Na území obce Lukavice se nachází množství lávek, propustků a mostků, které mohou omezovat odtokové poměry a tím zhoršit průběh povodně.

Místa omezující odtokové poměry na území obce Lukavice

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území obce Lukavice byla stanovena tři místa, která jsou ohrožena přívalovou povodní - jižní část od intravilánu obce Lukavice, severovýchodní části od intravilánu obce a jihovýchodní části obce Lukavice.

Místa ohrožená přívalovou povodní na území obce Lukavice

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.

Zhodnocení vzniku přívalových povodní na území obce Lukavice metodou kritických bodů

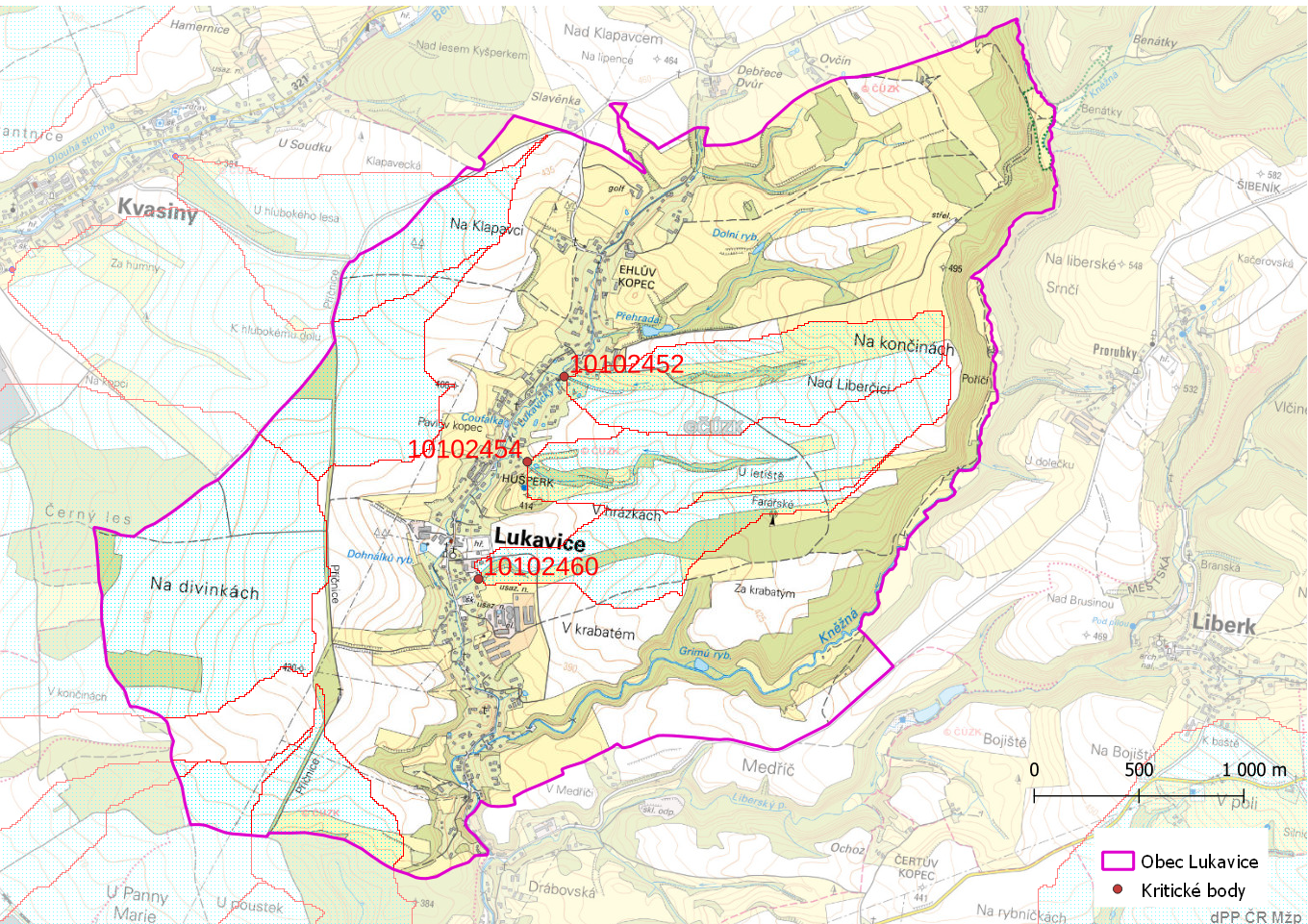

Charakteristika kritických bodů na území obce Lukavice

Na území obce Lukavice byly stanoveny tři kritické bod:

• Kritický bod 10102452 - tento bod se nachází v severní části obce Lukavice. Leží blíže vodního toku Lukavice.
• Kritický bod 10102454 - bod se nachází uprostřed obce. Je dílčím povodí Horního a středního Labe.
• Kritický bod 10102460 - kritický bod se nachází v jižní části a spadá do dolní části obce.

Území obce Lukavice je na několika místech ohrožována povrchovým odtokem vod při prudkých deštích. Následující obrázky ukazují výstup z modelu drah soustředěného odtoku - vytvořeného na datech Digitálního modelu reliéfu 5. generace za pomocí Flow accumulation model v prostředí GRASS GIS. Z obrázků lze identifikovat potenciální lokality vzniku přívalových povodní. Model však nezohledňuje vsak vod do podloží a případná podzemní odvodňovací zařízení (kanalizace, meliorace, apod.), které nedokáže laserové skenování zachytit. Čím tmavší modrá, tím větší objem vody stéká do daného místa (neznamená to však nutně povodeň).

Pro reálné zobrazení povrchového odtoku je vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.

3D Model akumulovaného odtoku (Pozor - dlouho se načítá - cca 1-2 minuty)

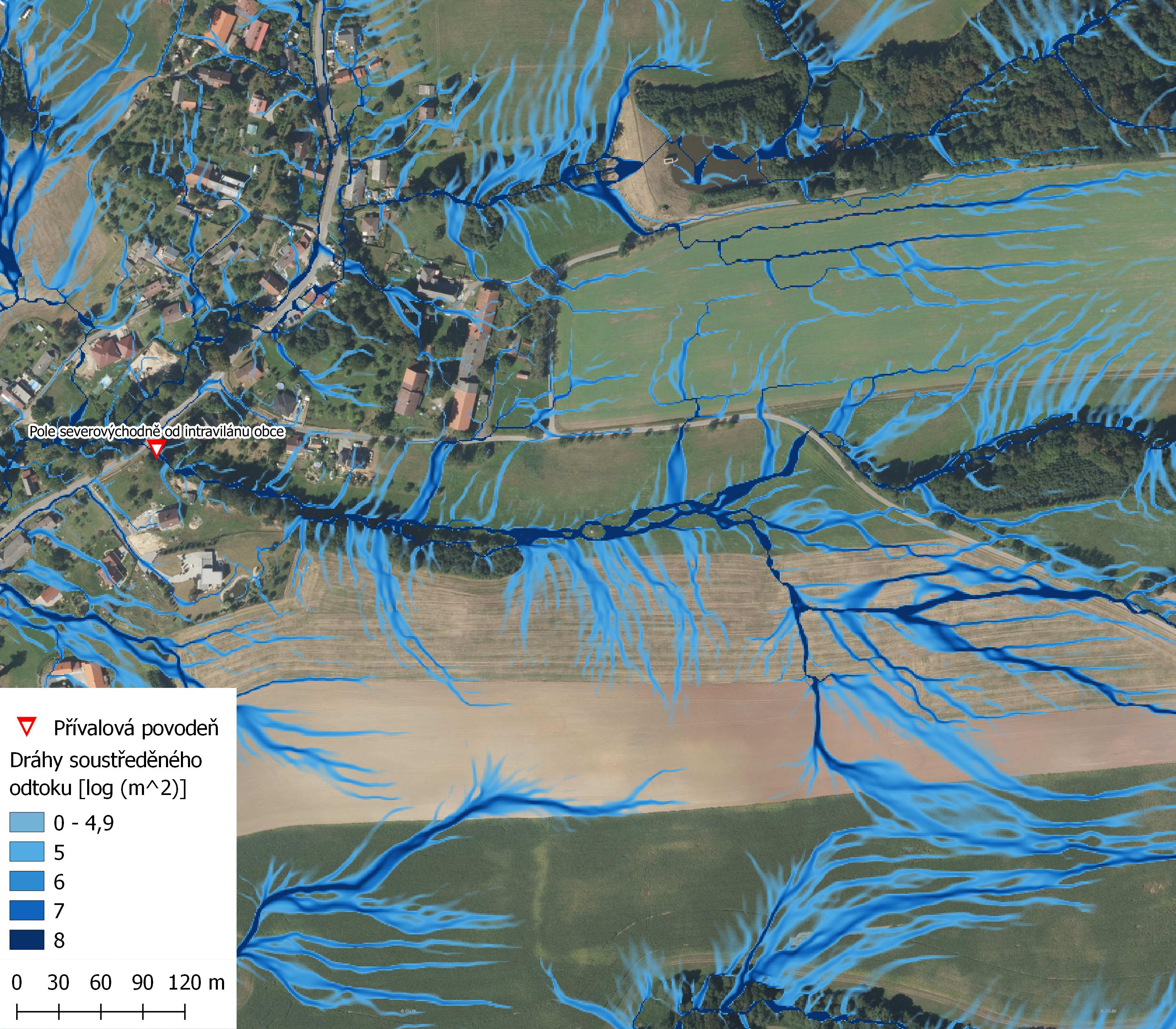

Dráhy soustředěného povrchového odtoku  severovýchodně od intravilánu obce Lukavice

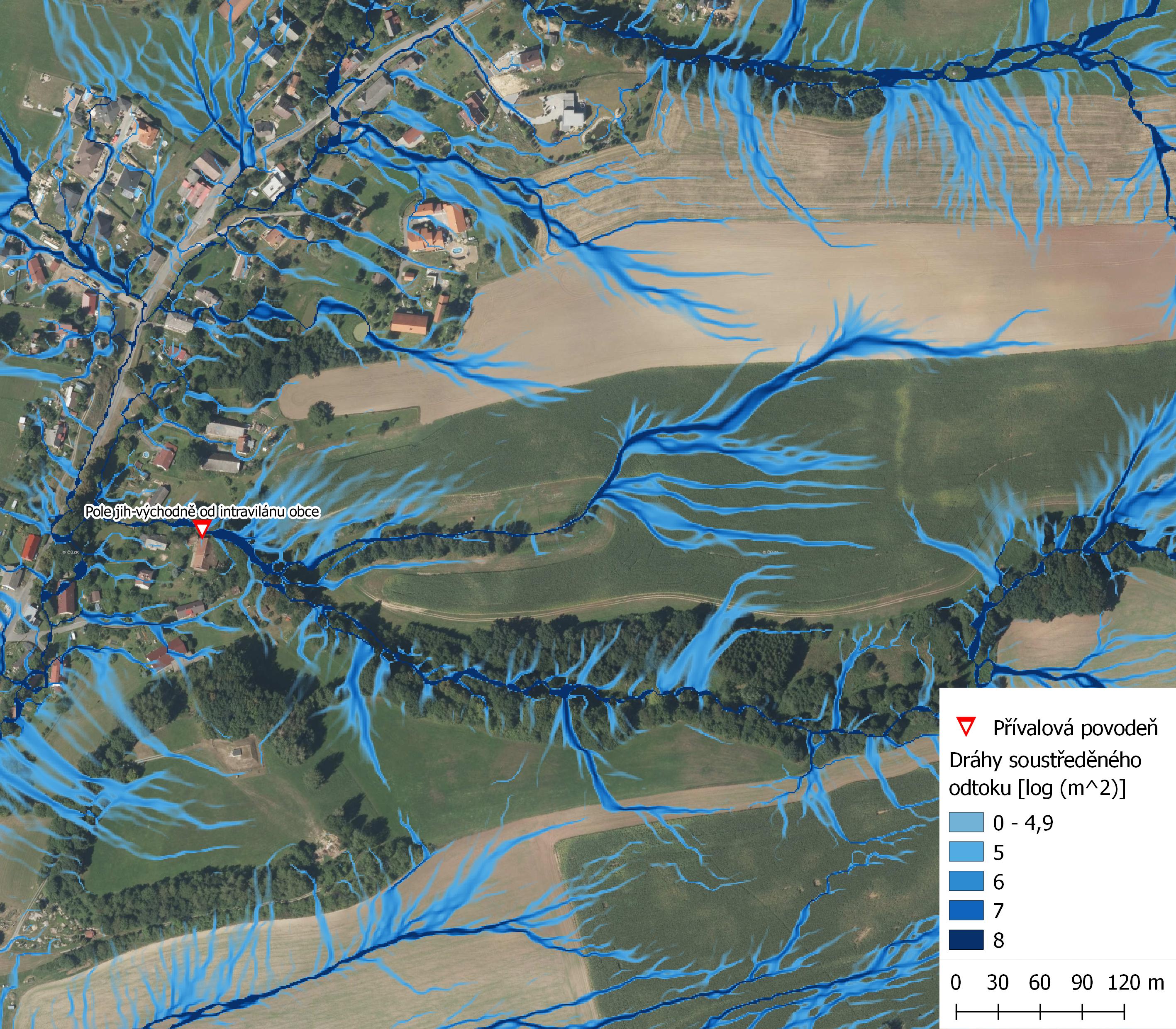

Dráhy soustředěného povrchového odtoku  jih-východně od intravilánu obce Lukavice

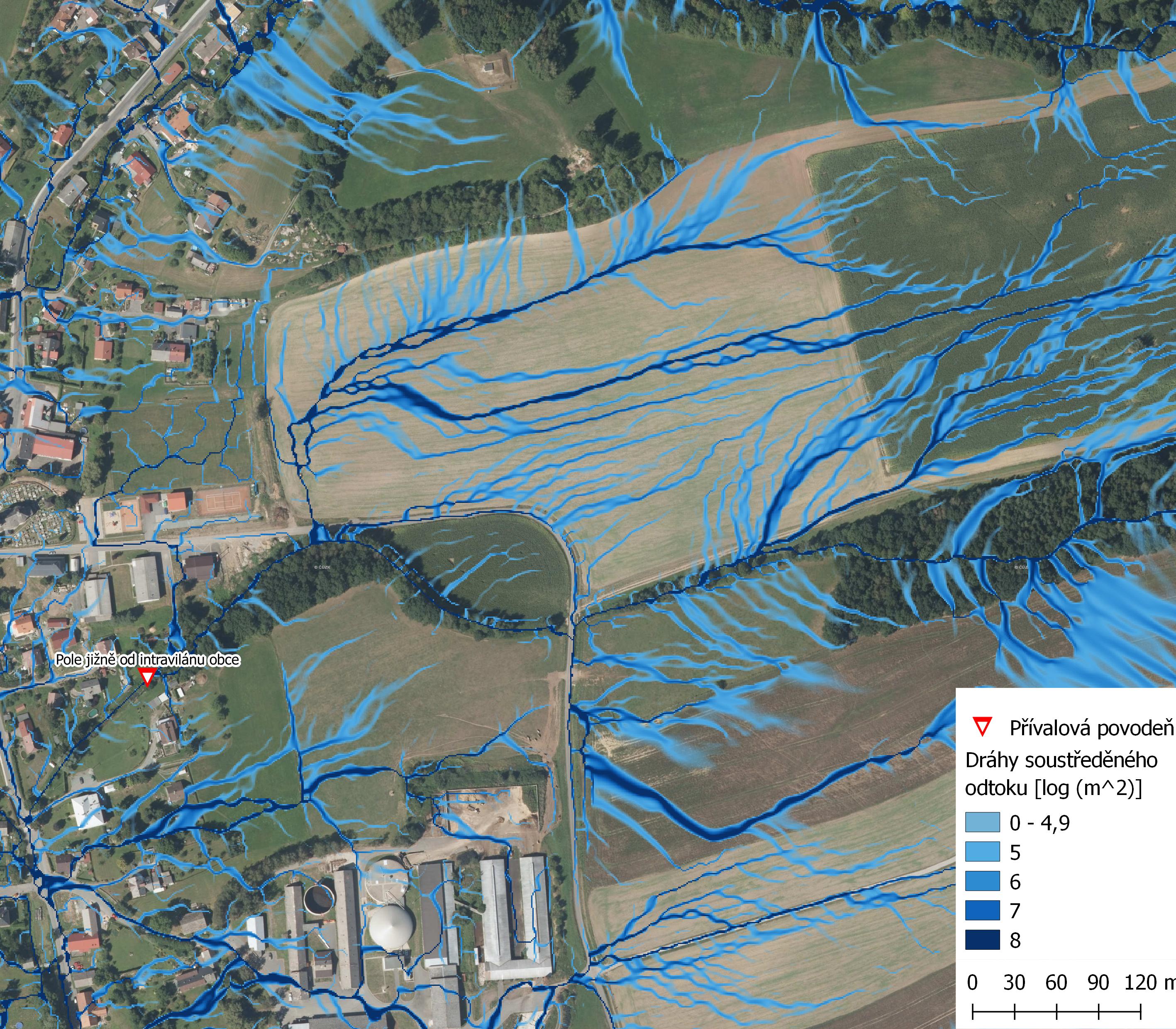

Dráhy soustředěného povrchového odtoku  jižně od intravilánu obce Lukavice

Při intenzivních lokálních srážkách jsou některé části obce ohrožovány splachy na mírně ukloněných polí. Často také dochází ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků.

Místa ohrožená přívalovou povodní na území obce Lukavice

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Lukavice mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Místa výskytu ledových jevů na území obce Lukavice

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

V okolí vodních toků procházející obcí Lukavice se nachází mnoho menších vodních děl.

Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Lukavice

 Vodní díla

Protipovodňová opatření

Na bezejmenném toku (ID 10169997) byl vybudován suchý poldr, v současné době je ve správě Lesů ČR. Stavba suché nádrže se nachází na levostranném přítoku Lukavického potoka u obce Lukavice a jedná se o protipovodňovou ochranu této obce realizovanou na místě nevyhovující malé vodní nádrže. Vybudované vodní dílo dle technických parametrů sloužící jako poldr pro snížení amplitudy povodňové vlny a jako malá vodní nádrž s mokřadním prostorem pro rozvoj biodiverzity. Technicky se jedná o průtočnou nádrž s výpustným objektem sdruženým se šachtovým betonovým bezpečnostním přelivem. Nádrž je svým ovladatelným retenčním prostorem (retenční objem 32 000 m³ z celkového objemu 37 000 m³) schopna transformovat povodňovou vlnu Q20 /5,42 m³/s na odtok Q 1,24 m³/s. Hráz je vybudována jako zemní délky 114,5 m, výška hráze 6,4 m, šířka koruny hráze 4,0 m. Nádrž je provedena se sníženou stálou hladinou s částí zátopy fungující jako litorální pásmo. Tím dochází i k podpoře krajinotvorného prvku pro stanoviště mokřadních živočichů. (Zdroj: Lesy ČR)

Protipovodňová opatření na území obce Lukavice
