Odtokové poměry

Vodní tok Labe má na území města Lysá nad Labem oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 826,613 - 935,713, které bylo vyhlášené Krajským úřadem Středočeského kraje a nabývá platnosti od 25. 5. 2015 (č. j. 073794/2015/KUSK).

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Labe, Mlynařice, Černava a Litolská svodnice. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích, zejména v korytech drobných toků, ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Na území města Lysá nad Labem se nachází několik míst, která mohou negativně ovlivňovat odtokové poměry - tato místa je třeba pravidelně kontrolovat (obdobně všechny propustky, odvodňovací strouhy, lávky, mosty apod.) a udržovat maximálně průtočná. Tato místa dále vyžadují zvýšenou kontrolu zejména při nebezpečí povodně a při povodni, popř. včasný zásah (odstraňování plavenin, provizorní navýšení kapacity překopy apod.). Více viz Přirozená povodeň - Historické povodně.

Při terénním průzkumu koryt vodních toků na území města Lysá nad Labem bylo identifikováno 1 nejkritičtější místo (na východě od intravilánu města) a dalších několik kritických míst omezující odtokové poměry v části Litol- zejména na celém vodním toku Litolská svodnice:

• Železniční propustek nad ulicí Poděbradova- nejkritičtější místo
• Propustek v části Litol IV.
• Silniční most II/272H, Litol
• Most u ČOV
• Propustek v části Litol
• Most přes Litolskou svodnici v části Litol u VD
• Silniční most II/272, Litol
• Propustek v části Litol II.
• Mostek přes Litolskou Svodnici, část Nad Zbudovem
• Propustek Za oborkou
• Propustek v části Litol III.

Místa omezující odtokové poměry na území města Lysá nad Labem

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území města Lysá nad Labem byla stanovena tři místa, která jsou ohrožena přívalovou povodní - 2 místa ve východní části města u Bezejmenného vodního toku (IDVT: 10179451) a 1 místo v severní části města v okolí ulice Na Homolce.

Místa ohrožená přívalovou povodní na území města Lysá nad Labem

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (více než 3,5 %) a podíl plochy orné půdy v povodí (více než 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (více než 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.

Na území města Lysá nad Labem byl stanoven jeden kritický bod.

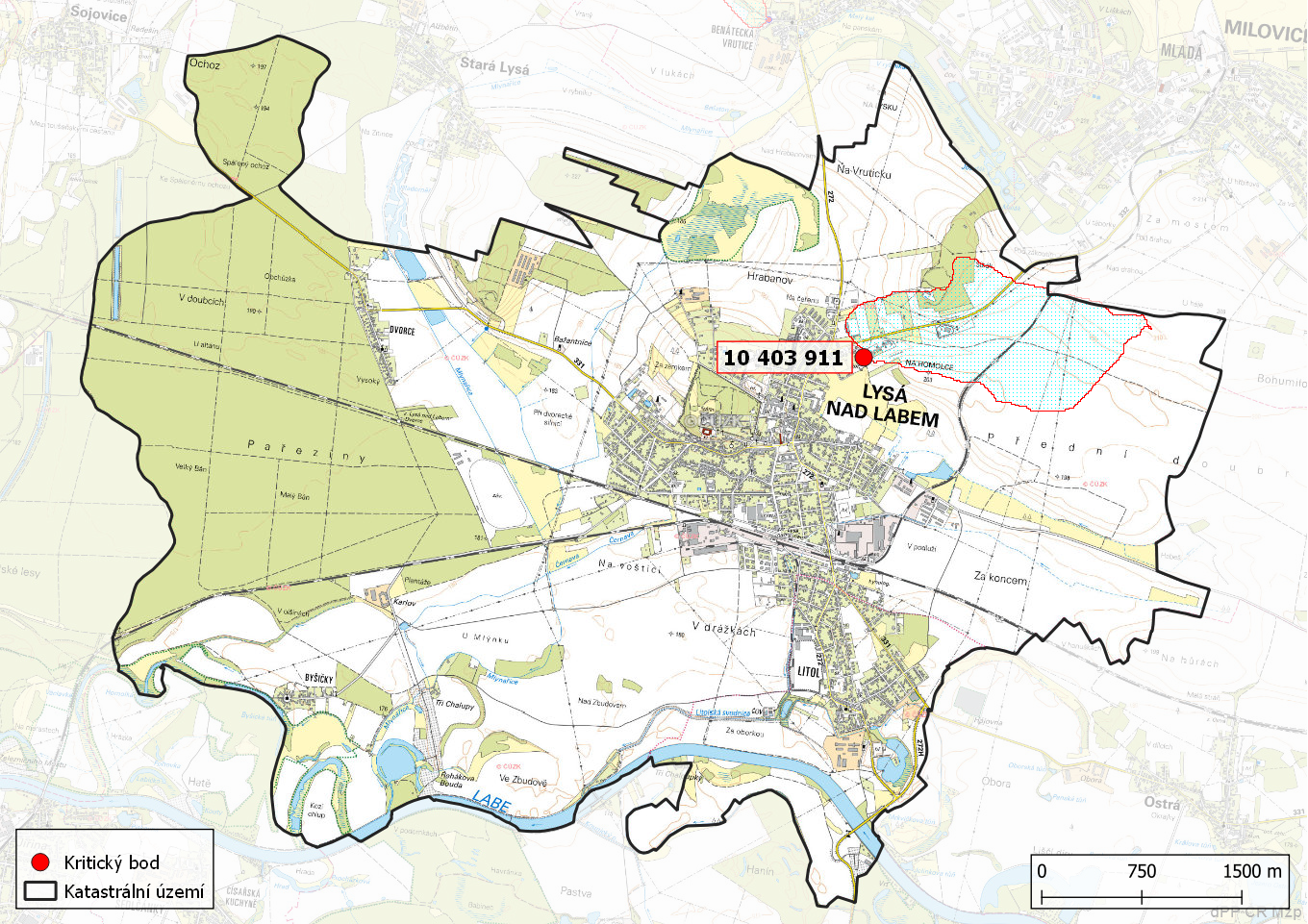

Zhodnocení vzniku přívalových povodní na území města Lysá nad Labem metodou kritických bodů

Charakteristika kritických bodů na území města Lysá nad Labem

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území města Lysá nad Labem. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

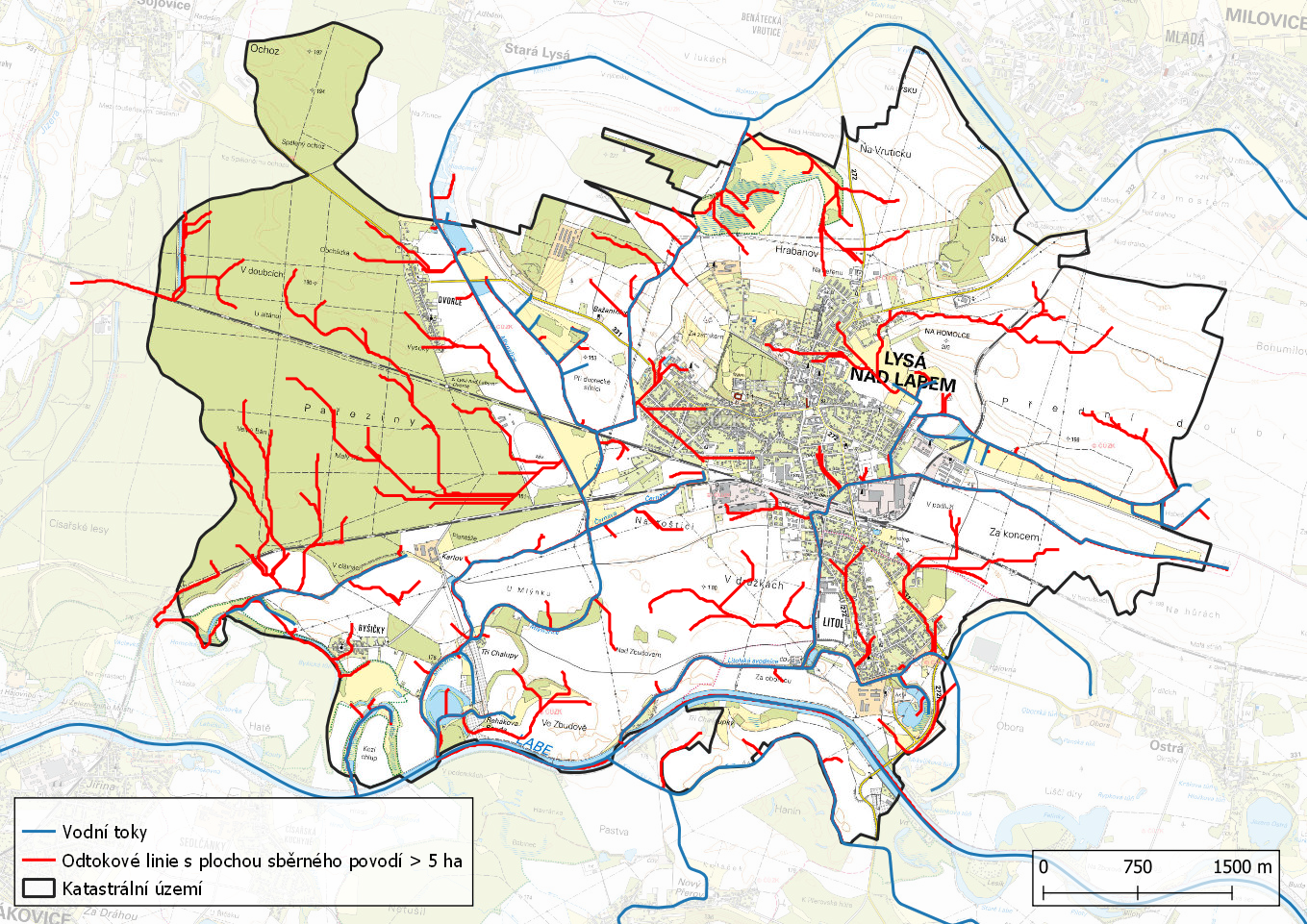

Odtokové linie s plochou sběrného povodí > 5 ha na území města Lysá nad Labem

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, patří vodní tok Labe ve správním území města Lysá nad Labem mezi kritické (ř. km 877,65 - 878,35). Proto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto toku. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Místa výskytu ledových jevů na území města Lysá nad Labem

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům

Na území města Lysá nad Labem se nachází celkem 27 vodních děl o různé velikosti v intravilánu a extravilánu města a 1 zdymadlo, které může významnou měrou ovlivnit průběh povodně.  Níže jsou popsána vybraná vodní díla včetně jezu:

• Zdymadlo Lysá nad Labem řeky Labe se nachází na hranici s obcí Přerov nad Labem a z hlediska TBD řadí do III. kategorie. Vlastníkem je Povodí Labe, státní podnik a provozovatelem MVE Tři Chaloupky- PREDAX FINANCE s.r.o.
• Byšická tůň se nachází v části Byšičky na jihozápadní části katastrálního území města Lysá nad Labem. Z malé části Byšická tůň leží i na území města Čelákovice. Z hlediska TBD se neřadí do žádné kategorie. Plocha činí 2 ha a provozovatelem je město Lysá nad Labem.
• Vodní dílo Homolka se nachází na jihozápadní části katastrálního území města Lysá nad Labem a z části zasahuje do katastrálního území Sedlčánky. Plocha činí 1,3 ha a z hlediska TBD se neřadí do žádné kategorie. Provozovatelem je město Čelákovice.
• Kozí Chlup se nachází jižněji od části Byšičky a jeho plocha činí 2,5 ha. Neřadí se do žádné kategorie dle TBD. Provozovatelem je Povodí Labe, státní podnik.
• Vodní dílo Řehačka se nachází v chatové oblasti Řehákova Bouda. Plocha vodního díla je 7,6 ha a provozovatelem je Povodí Labe, státní podnik. Z hlediska TBD se neřadí do žádné kategorie.
• Vodní dílo Mršník v intravilánu města, se z hlediska TBD se neřadí do žádné kategorie. Jeho plocha činí 4,1 ha. Provozovatelem je město Lysá nad Labem.
• Okrouhlík se nachází na východní straně od intravilánu města Lysá nad Labem a jeho plocha je 1,5 ha.  Z hlediska TBD se neřadí do žádné kategorie. Během přívalových povodní může ohrozit intavilán města, jelikož se nachází blízko nejkritičtějšího místa odtokového poměru a míst, kde dochází ke stékání přívalových vod z polí. Provozovatelem je město Lysá nad Labem.
• Vodní dílo nad ulicí Poděbradova se nachází také na východní straně od intravilánu města, pod Okrouhlíkem. Plocha činí 0,26 ha a neřadí se do žádné kategorie dle TBD. Toto vodní dílo může také ohrozit intravilán města během přívalových povodní. Provozovatelem je Český rybářský svaz, z. s., MO Lysá nad Labem.

Zdymadlo Lysá nad Labem

Zdymadlo Lysá nad Labem - Labe

Provozovatel VD: Povodí Labe, státní podnik - Tel.: 325 565 222

Kategorie VD (dle vyhlášky 471/2001 Sb. o TBD) - III.

Účel vodního díla

Udržováním vzduté hladiny v jezové zdrži na kótě 174,69 m n. m. vodní dílo zajišťuje:

• plánovité využívání průtoků k výrobě elektrické energie v průtočné vodní elektrárně,
• potřebné hloubky a vyhovující podmínky pro plavbu,
• odběry povrchové vody podle příslušných povolení,
• využití jezové zdrže pro vodní sporty a rekreaci.

Hydrologické poměry

• Plocha povodí 10 580,4 km²
• Průměrný průtok Q_a 74,89 m³/s
• Průtok Q₃₅₅ 14,20 m³/s
• Průtok Q₁₀₀ 1 222,00 m³/s

Charakteristika jezové zdrže

• Celkový objem zdrže 2,36 mil. m³
• Nominální vzdutá hladina 174,69 m n. m.
• Povolená tolerance kolísání hladiny při průtoku Q < 120 m³/s (-10 cm až +20 cm), Q > 120 m³/s (-10 cm až +10 cm) po odstavení VE z provozu -20 cm až +10 cm
• Délka zdrže 9,47 km
• Spád hladin 3,10 m

Hlavní objekty vodního díla

• jez
• malá vodní elektrárna (MVE)
• plavební komora
• rybí přechod

JEZ má tři pole světlosti 23,0 m hrazená zdvižnými stavidly typu Stoney s nasazenými úhlovými klapkami. Jezová pole jsou oddělena pilíři šířky 3,60 m a délky 20 m.

MVE je situována u pravého břehu. V kašně je umístěna Kaplanova turbína s vertikální osou o výkonu 1,20 MW při hltnosti 53 m³/s, spádu 2,84 m. Minimální spád pro provoz turbín je 0,6 m.

PLAVEBNÍ KOMORA je umístěna u levého břehu, její užitné rozměry jsou 85 x 12 x 3 m. V obou ohlavích jsou vzpěrná vrata ovládaná hydraulickými servoválci. Plnění a prázdnění komory umožňují dlouhé obtoky klenbového profilu.

RYBÍ PŘECHOD je umístěn v pilíři sousedícím s plavební komorou.

Přímý kontakt na správu vodního díla:
VHP Vodního díla - Tel.: 325 565 222
Dispečink Povodí Labe, státní podnik. - Tel.: 495 088 720, 730

Seznam vodních děl ovlivňujících odtokové poměry na území města Lysá nad Labem

 Vodní díla
