Odtokové poměry

Vodní tok Mnichovka má na území města Mnichovice oficiálně stanoveno záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000 - 13,460, které bylo vyhlášeno Krajským úřadem Středočeského kraje a nabývá účinnosti od 6. 4. 2012 (č. j. 003275/2012/KUSK/OŽP-Bab).

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Mnichovky. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Na území města Mnichovice bylo stanoveno několik míst, která můžou omezovat odtokové poměry. Jedná se o mosty, propustky, lávky a zatrubnění.

Místa omezující odtokové poměry na území města Mnichovice

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území města bylo, dle předchozích zkušeností, identifikováno 21 míst ohrožených přívalovými povodněmi. Při intenzivních lokálních srážkách jsou některé části města ohrožovány splachy ze zastavěných částí města a z okolních polí. Často také dochází ke koncentraci přívalových vod a materiálu na místních a účelových komunikacích a k ucpání propustků.

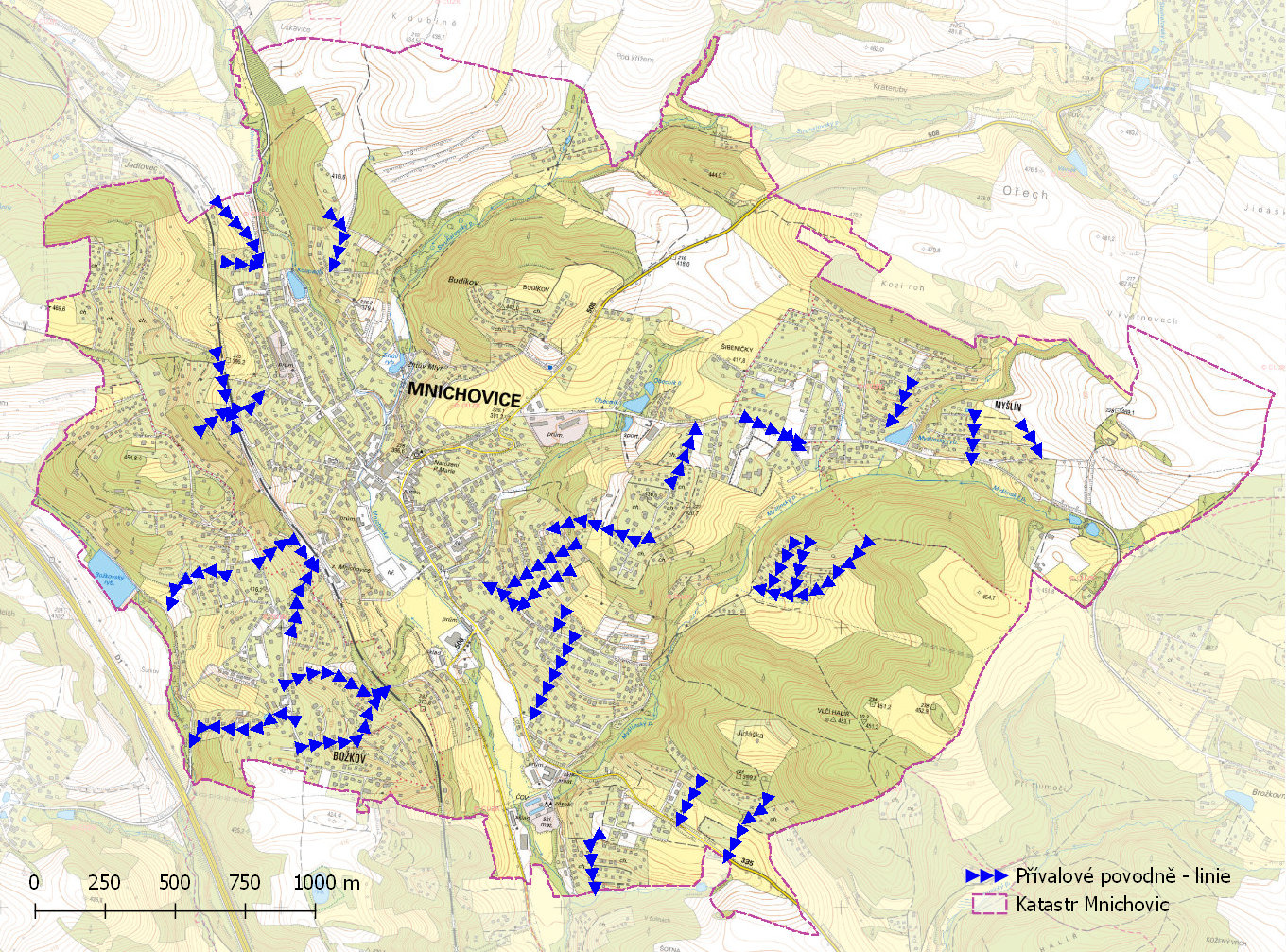

Prostorové rozmístění přívalových povodní na území města (dle předchozích zkušeností)

Model drah soustředěného odtoku

Území města Mnichovice je na několika místech ohrožováno povrchovým odtokem vod při prudkých deštích. Následující obrázky ukazují výstup z modelu drah soustředěného odtoku - vytvořeného na datech Digitálního modelu reliéfu 5. generace za pomocí Flow accumulation model v prostředí GRASS GIS. Z obrázků lze identifikovat potenciální lokality vzniku přívalových povodní. Model však nezohledňuje vsak vod do podloží a případná podzemní odvodňovací zařízení (kanalizace, meliorace, apod.), které nedokáže laserové skenování zachytit. Čím tmavší modrá, tím větší objem vody stéká do daného místa (neznamená to však nutně povodeň).

Pro reálné zobrazení povrchového odtoku je vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.

3D Model akumulovaného odtoku (Pozor - dlouho se načítá - cca 1-2 minuty)

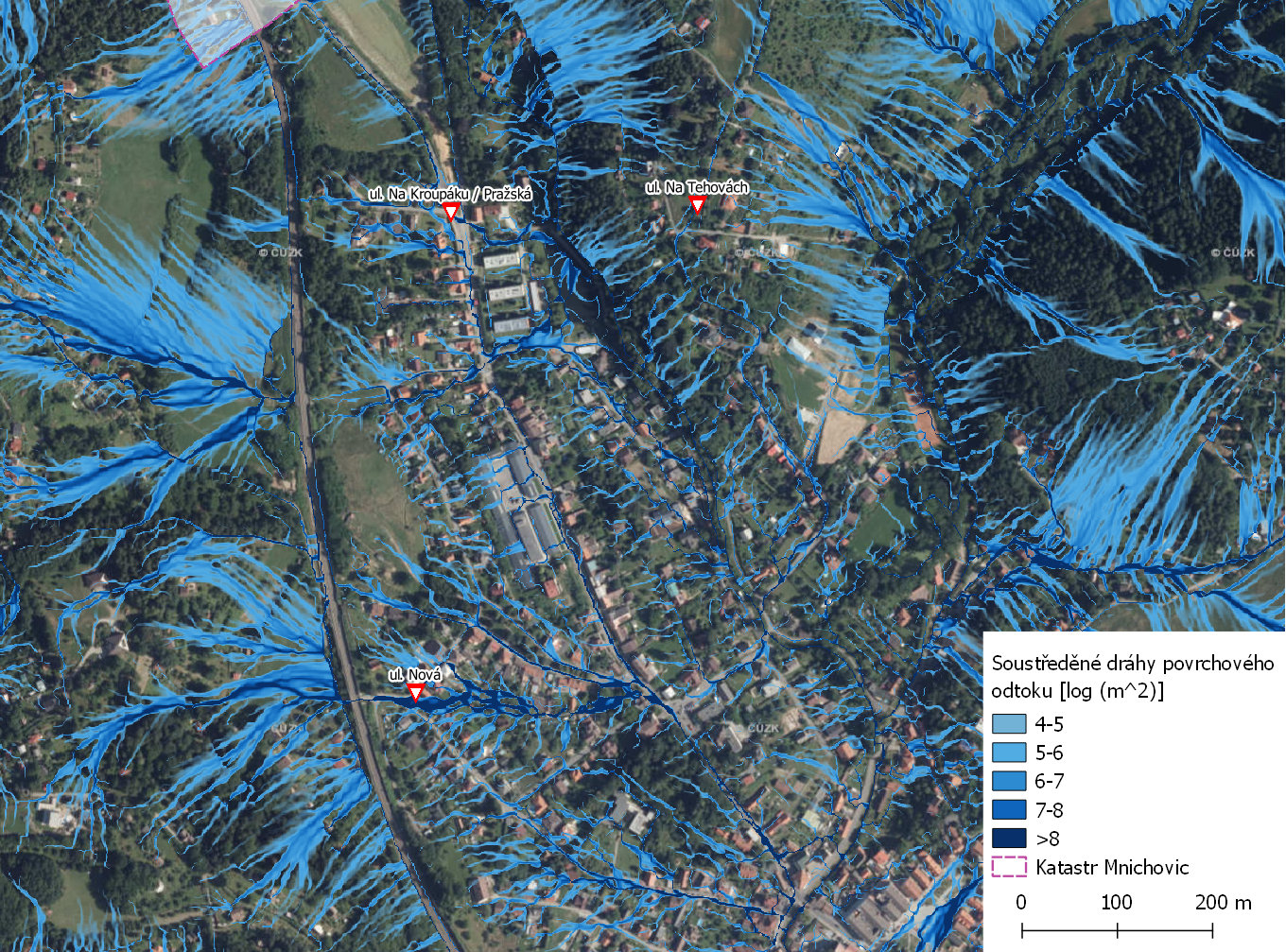

Dráhy soustředěného povrchového odtoku v severní části města Mnichovice

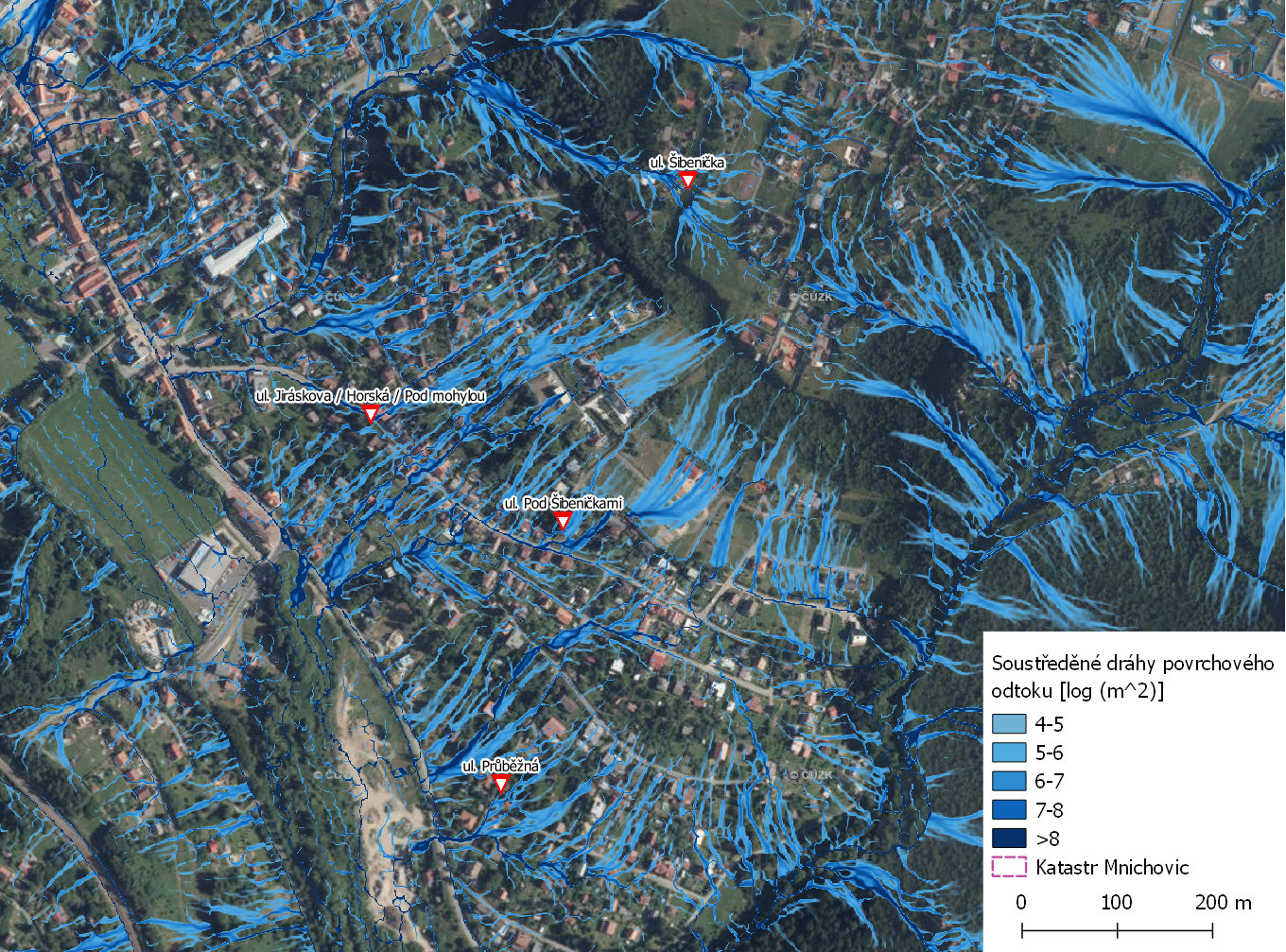

Dráhy soustředěného povrchového odtoku ve střední části města Mnichovice

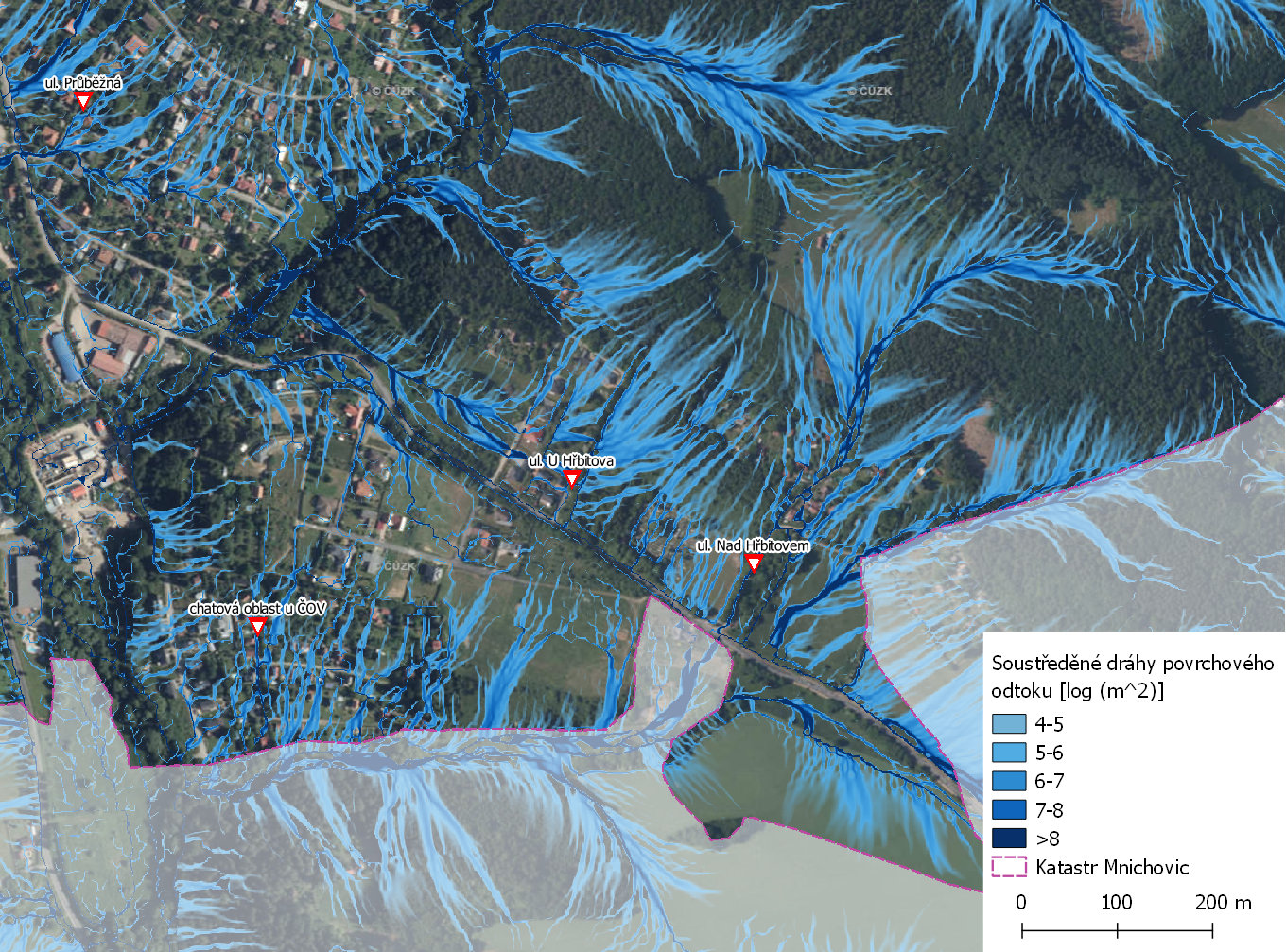

Dráhy soustředěného povrchového odtoku v jižní části města Mnichovice

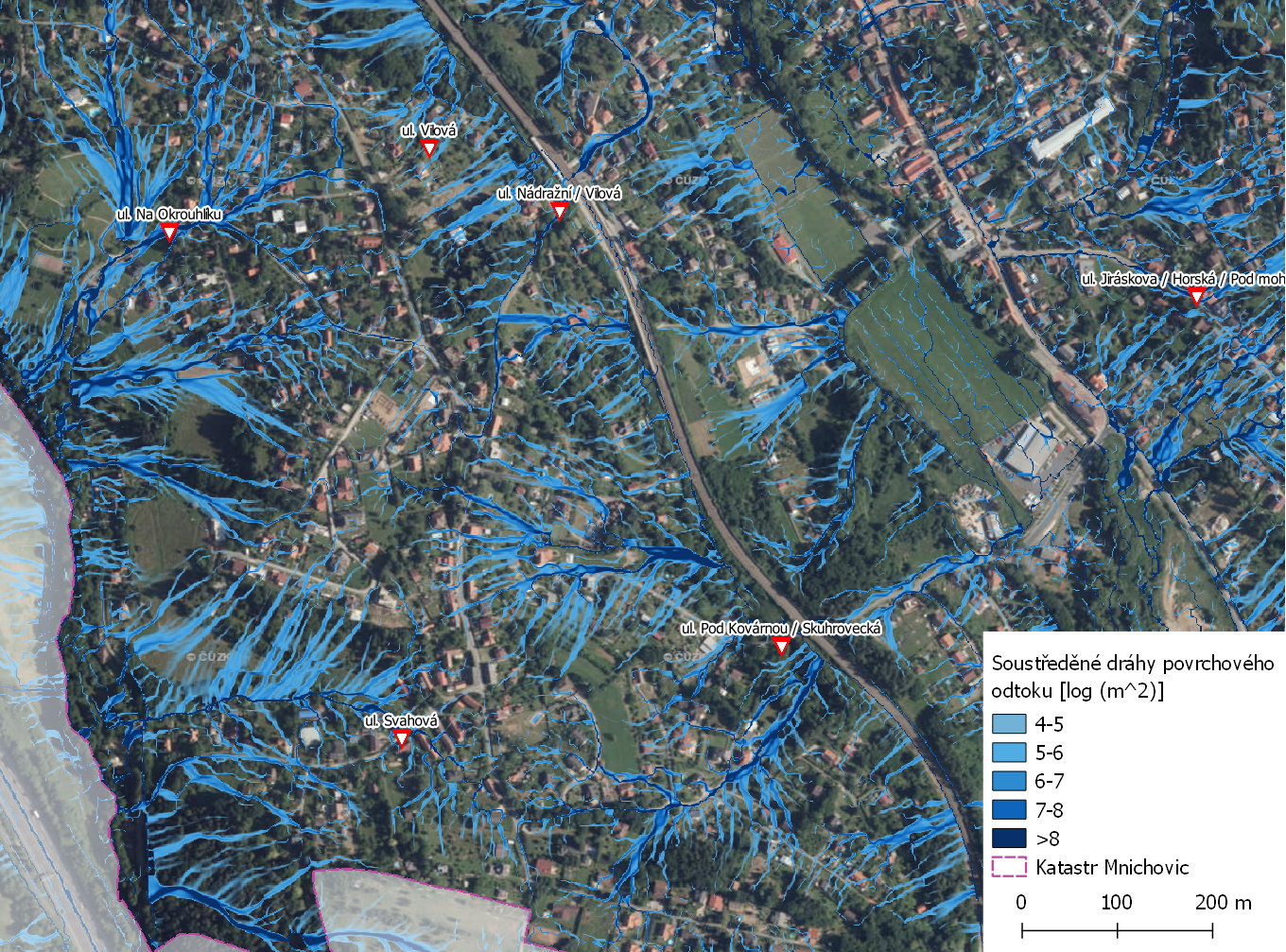

Dráhy soustředěného povrchového odtoku v západní části města Mnichovice (část Božkov)

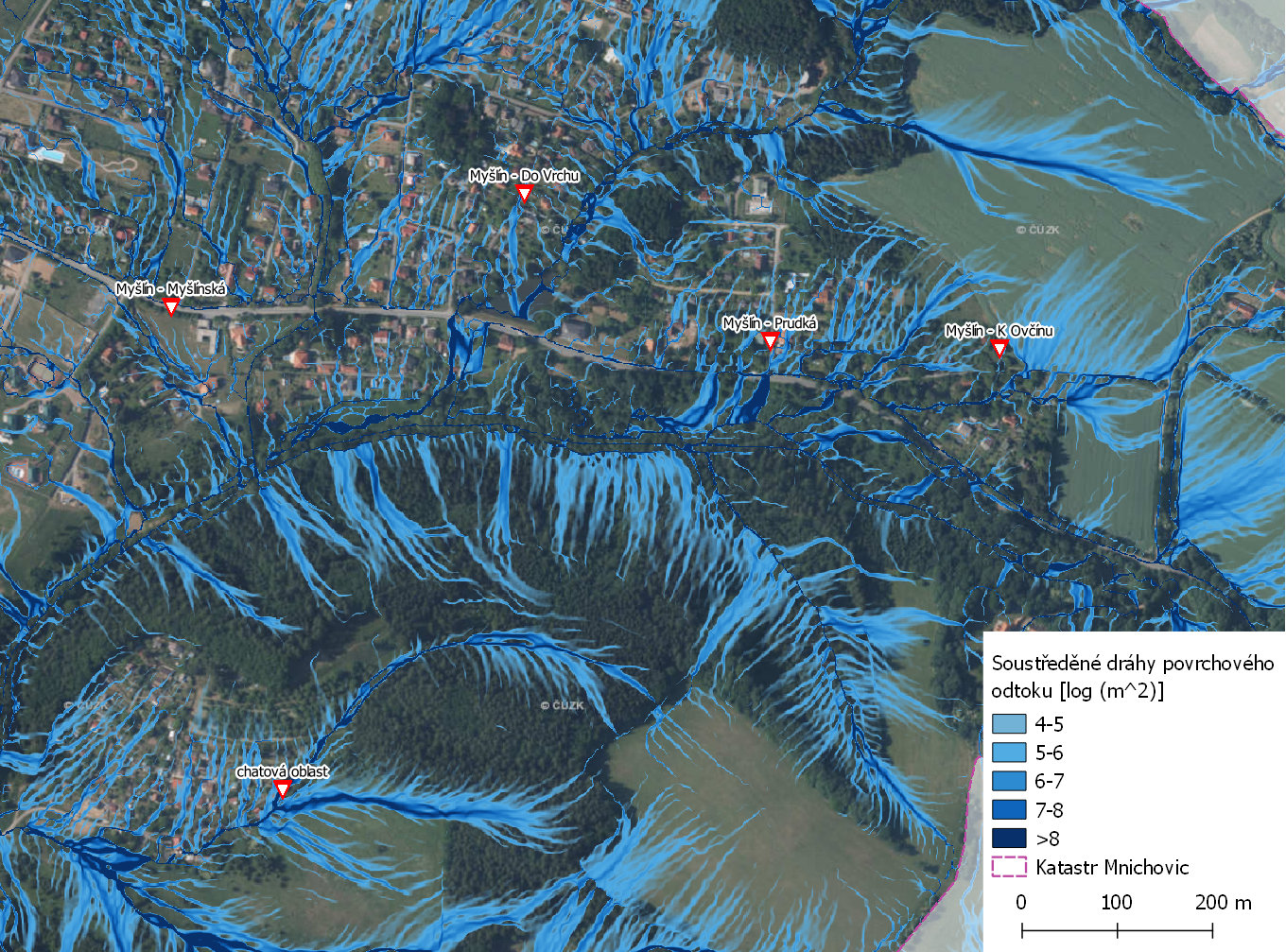

Dráhy soustředěného povrchového odtoku ve východní části města Mnichovice (část Myšlín)

Místa ohrožená přívalovou povodní na území města Mnichovice

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (větší než 3,5 %) a podíl plochy orné půdy v povodí (větší než 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (větší než 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1:500 000.

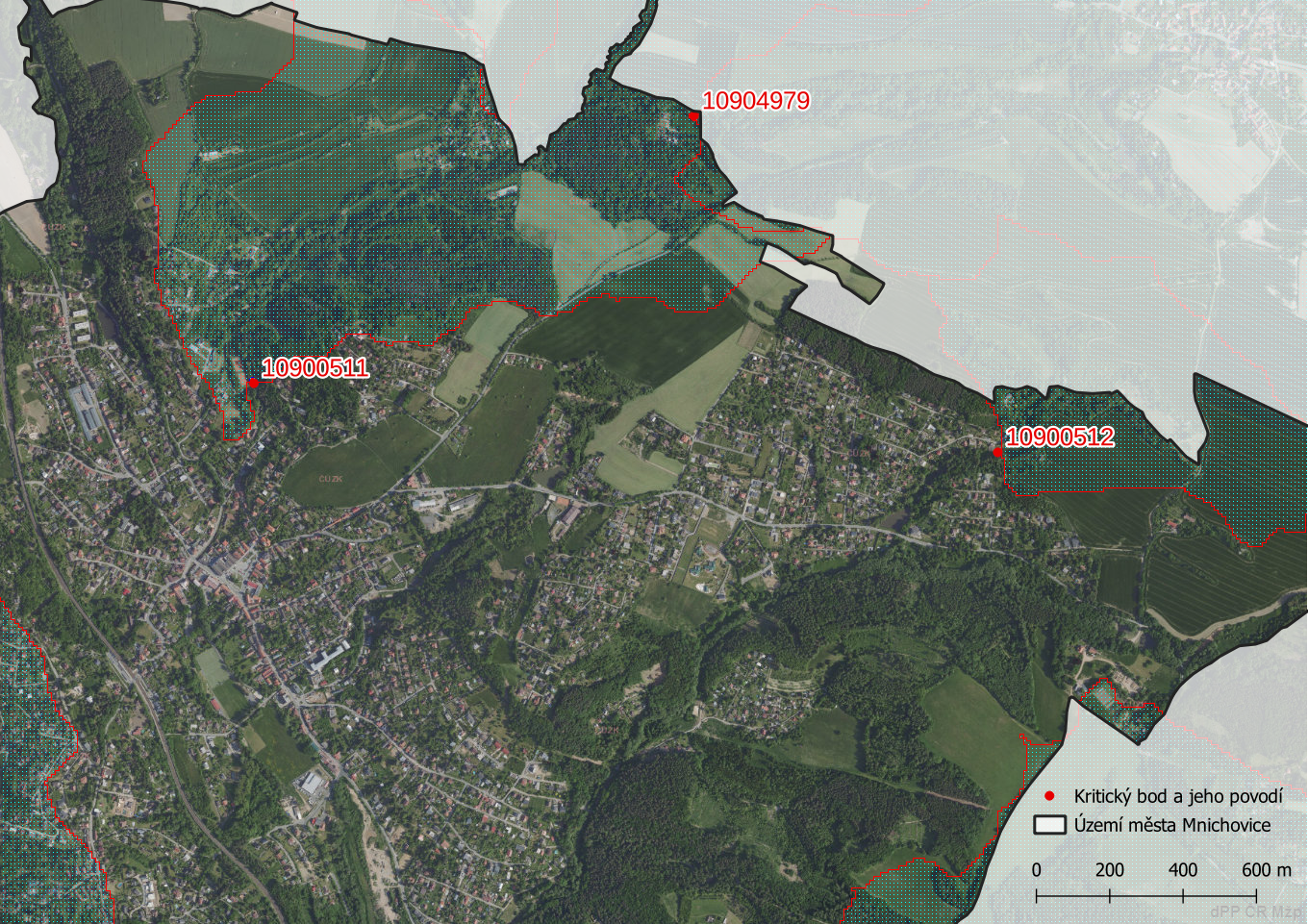

Zhodnocení vzniku přívalových povodní na území města Mnichovice metodou kritických bodů

Na území města Mnichovice byly stanoveny tři kritické body:

• Kritický bod 10904979 - v povodí Struhařovského potoka v ř. km 2,08
• Kritický bod 10900512 - v povodí toku IDVT 10275525 v ř. km 0,55 v části Myšlín.
• Kritický bod 10900511 - v povodí Struhařovského potoka v ř. km 0,34.

Charakteristika kritických bodů na území města Mnichovice

Identifikace odtokových linií s přispívající plochou povodí větší než 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí větší než 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území města Mnichovice. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

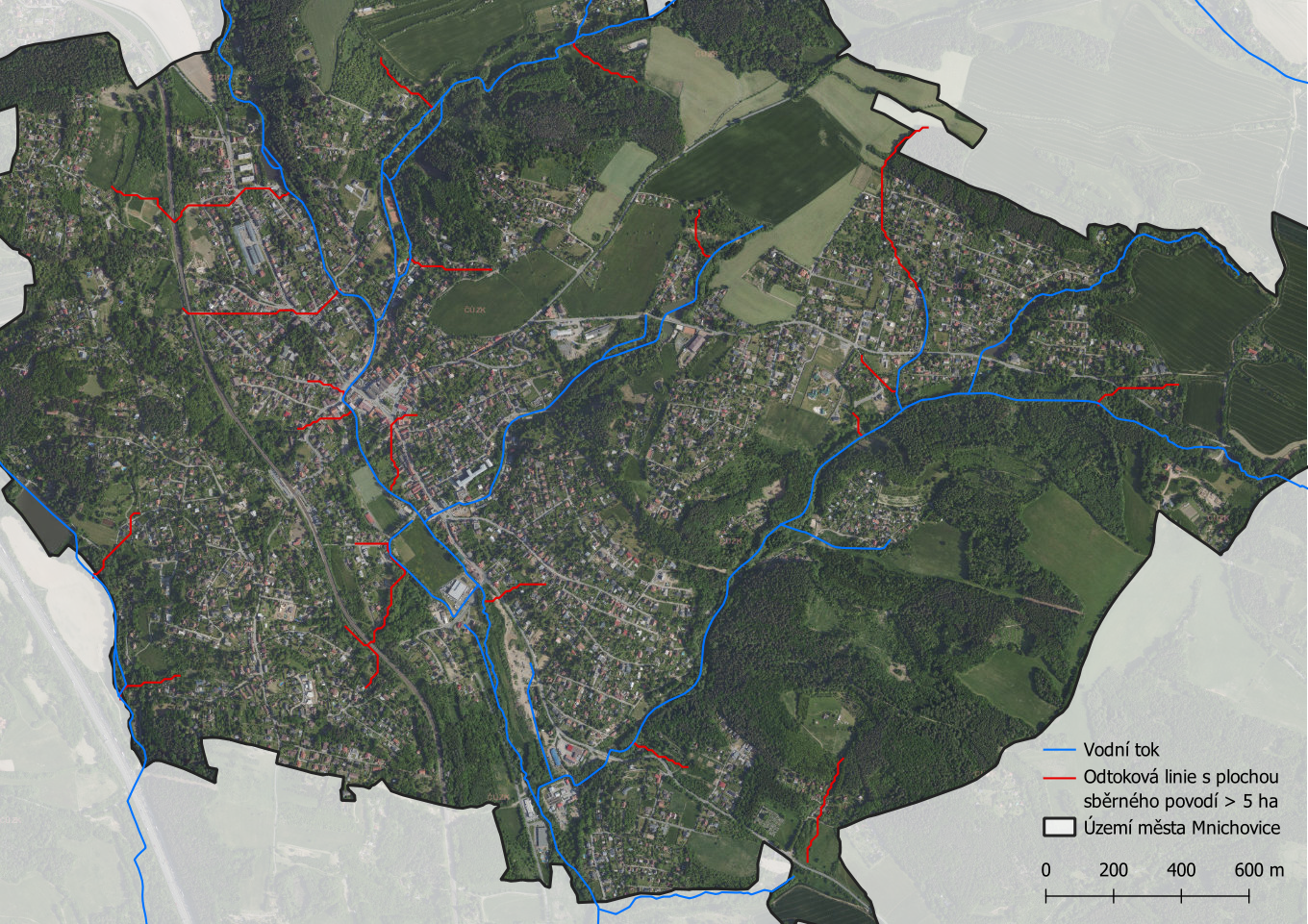

Odtokové linie s plochou sběrného povodí větší než 5 ha na území města Mnichovice

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území města Mnichovice mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryta toků. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Místa výskytu ledových jevů na území města Mnichovice

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

Na území města se nachází devět vodních děl. Všechna spadají do IV. kategorie TBD a v případě povodně mohou ovlivňovat odtokové poměry a být pro území města ohrožující. A to především z důvodu omezené retenční schopnosti nádrží.

Seznam významných vodních děl ovlivňujících odtokové poměry na území města Mnichovice

 Vodní díla

Protipovodňová opatření

Na území města Mnichovice není v současné době vybudované žádné protipovodňové opatření, ale mezi ulicemi Sportovní a Mirošovická (pod hřištěm) je v územním plánu města navrhovaný suchý poldr - na místě bývalého Halašova rybníka. Poldr by v případě výstavby podstatně transformoval povodňový průtok v dolní části města a pro obce pod městem.

Protipovodňová opatření na území města Mnichovice

Jednotná kanalizace

Vlastníkem je Město Mnichovice a správcem jsou Veřejné služby Mnichovice.

Kanalizace je typu tlakové i gravitační.

Lokalizace odlehčovacích komor:

• 2x poblíž mostku M3
• 1x poblíž mostku M1
• 2x před ČOV

Při omezené průtočnosti sítě způsobí ohrožení nemovitostí, zaplavení komunikací. Nutno udržovat v provozuschopném stavu dešťové vpusti, kontrolní šachty i trubní části.
