Odtokové poměry
Vodní tok Morava má na území obce Moravičany oficiálně stanoveno záplavové území včetně aktivní zóny ZÚ v úseku ř. km 187,430 - 201,620, které bylo vyhlášeno Krajským úřadem Olomouckého kraje a nabývá účinnosti od 24. 02. 2006 (č. j. KUOK 22888/2006).
Vodní tok Třebůvka má na území obce Moravičany oficiálně stanoveno záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000 - 15,580, které bylo vyhlášeno Krajským úřadem Olomouckého kraje a nabývá účinnosti od 20. 05. 2017 (č. j. KUOK 39829/2017).
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Moravy a Třebůvky. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Na území obce Moravičany bylo stanoveno pět míst, která můžou omezovat odtokové poměry. Jedná se o mosty a lávky.
Místa omezující odtokové poměry na území obce Moravičany
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Na území obce Moravičany se nenachází žádné místo, které by mohlo být ohroženo přívalovou povodní.
Místa ohrožená přívalovou povodní na území obce Moravičany
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (větší než 3,5 %) a podíl plochy orné půdy v povodí (větší než 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (větší než 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1:500 000.
Na území obce Moravičany nebyl stanoven žádný kritický bod.
Identifikace odtokových linií s přispívající plochou povodí větší než 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí větší než 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Moravičany. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

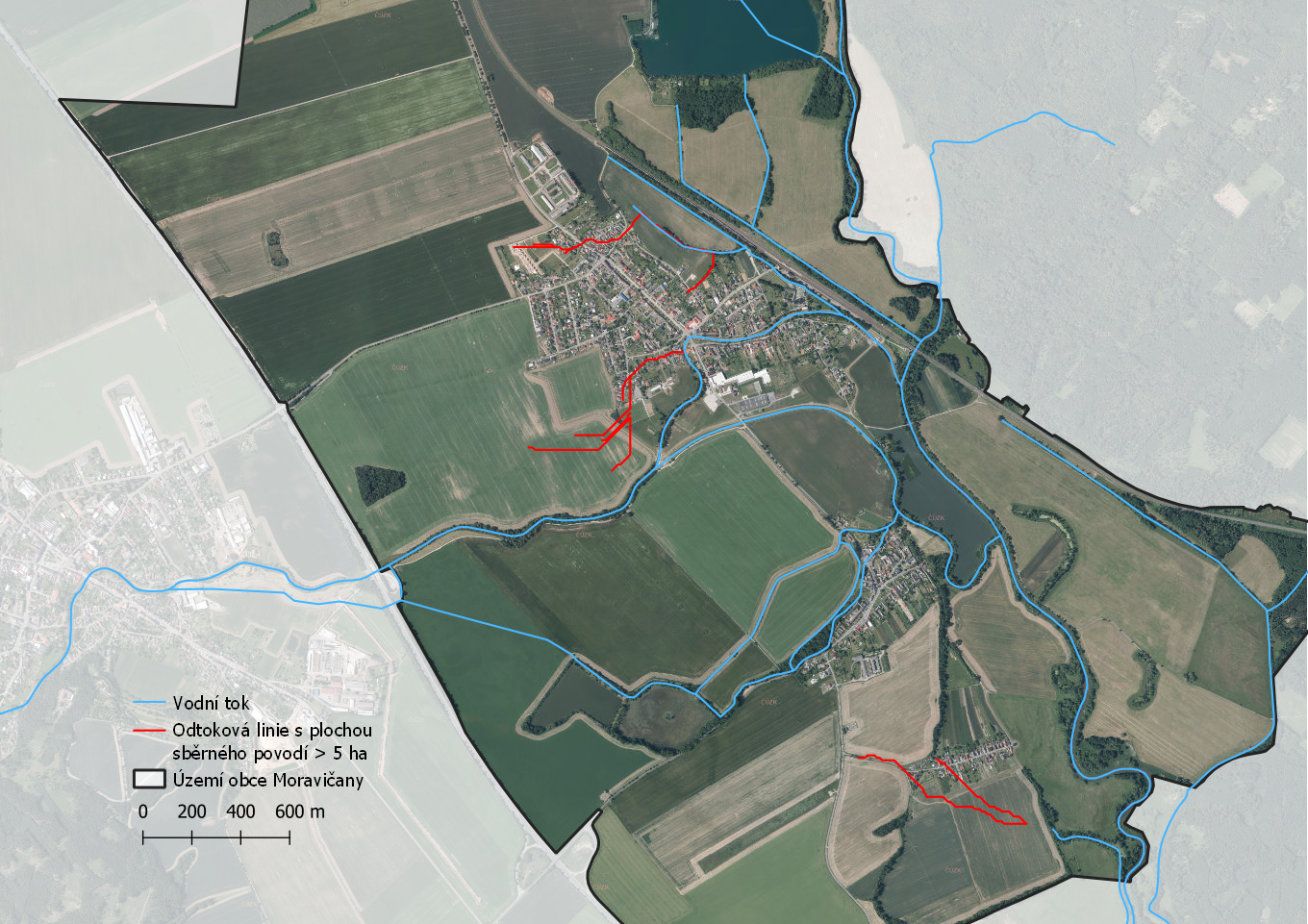

Odtokové linie s plochou sběrného povodí větší než 5 ha na území obce Moravičany
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, patří toky Morava a Třebůvka ve správním území obce Moravičany mezi kritické. Za určitých podmínek mohou ledové bariéry vznikat v kterémkoli místě vodních toků. Proto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto toku. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Ledové zácpy a bariéry při ledochodu vznikají na řece Třebůvce po tuhých zimách. Přelití vody přes břehovou čáru v místě ledových bariér v intravilánu Moravičan lze zabránit manipulací se stavidly rozdělovacího objektu.
Místa výskytu ledových jevů na území obce Moravičany
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce Moravičany se nachází tři vodní díla. Jedná se o dva nebeské rybníky v místní části Doubravice a zčásti i Moravičanské jezero na severu území. Jejich potenciální havárie by výrazně ovlivnila povodňovou situaci v obci.
Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Moravičany
Protipovodňová opatření
- Odlehčovací koryto řeky Třebůvky s kapacitou cca 50 m3/s začíná pevným přelivným prahem s přepadem průtoku při Q1 (30m3/s) od Loštic. Nebezpečné místo: silniční most komunikace III/4441 Moravičany – Doubravice; ústí odlehčovacího toku do řeky Moravy.
Vodní dílo na ochranu obce Moravičany před povodněmi s četností výskytu Q1 (30 m3/s) - Q100 (157 m3/s) - v toku Třebůvka s normovým převýšením 0,5 m nad Q100 a dále jako ochrana před zpětným vzdutím řeky Moravy. Na toto dílo je vydán manipulační plán MÚ Mohelnice dne 12. 01. 2012 č. j. ŽP 1217-12/5216-11/cerp, který je nedílnou součástí povodňového plánu obce.
Hlavní součásti díla:
- Rozdělovací objekt je umístěný pod obcí Moravičany pod odbočením stávajícího odlehčovacího koryta a jeho funkcí je uzavření koryta Třebůvky a tím zamezení přítoků povodňových průtoků do intravilánu obce Moravičany. Postupné uzavírání rozdělovacího objektu započne při průtoku převyšujícím Q1 = 30 m3/s. Povodňové průtoky jsou následně převáděny odlehčovacím korytem vedeným po obvodu intravilánu Moravičan, které je zaústěné do ramene řeky Moravy pod obcí. Při běžném provozu, to je při průtocích QMd až do průtoku Q1 (= 30 m3/s), bude hradící prvek rozdělovacího objektu vyhrazen a při zvyšování hladiny nad Q1 bude postupně zahrazován až do úplného zahrazení.
- Omezovací objekt je umístěný v korytě Třebůvky pod zástavbou obce Moravičany a jeho funkcí je zahrazení koryta Třebůvky při povodňových průtocích v řece Moravě. Manipulace na tomto objektu jsou závislé na manipulaci na rozdělovacím objektu SO3. K zahrazení omezovacího objektu se smí přikročit pouze, je-li zahrazen rozdělovací objekt. Hladina od řeky Moravy, při které se bude zavírat je při dosažení III. SPA na limnigrafu, který je umístěn nad soutokem Třebůvky s Moravou (lg. Moravičany). Úroveň hladiny odpovídající III. SPA je na kótě 246,50 m n. m.
- Protipovodňové hráze Mitrovice
Obec Mitrovice je před povodněmi chráněna hrází H1 na východní straně podél řeky Moravy a hrází H2 na jižní straně obce. Obě hráze navazují na bývalou selskou hráz podél řeky Moravy, která dříve chránila obec pouze před povodní o průtoku Q5.
Prostor za hrází je odvodněn drenážní soustavou a zaústěn potrubím DN 600 do šachty Š1 - soutok a odtud jsou vody odvedeny potrubím DN 600 do stávajícího odvodňovacího zařízení. Do šachty Š1 jsou zaústěny i hlavní odvodňovací zařízení DN 400 a DN 300 vedené podél návodní paty hráze H2.
Při povodní vyšší než Q5 se voda přelévá přes selskou hráz podél řeky Moravy a na jižní straně pod obcí zaplavuje inundační území. Aby nedošlo zpětným vzdutím k záplavě obce v ohrazovaném území, je v šachtě Š1 osazeno šoupátko DN 600, které zabrání přítoku vody do obce ze zaplaveného inundačního území.
Technické parametry hrází:
Délka hráze SO1 hráz H1: 660 m
Délka hráze SO2 hráz H2: 535 m
Kóta koruny hráze H2: 244,90 m n. m.
Šířka koruny hráze: 3 m
Maximální výška hráze 1, 86 m
Maximální hladina při Q100 + 40 cm (úroveň povodně 1997): 244,90 m n. m.
Protipovodňová opatření na území obce Moravičany
