Odtokové poměry
Vodní tok Dyje má na území obce Nový Šaldorf - Sedlešovice oficiálně stanovené záplavové území pro průtoky Q5, Q20 a Q100 včetně aktivní zóny v úseku ř. km 59,351 - 117,959, které bylo vyhlášené Krajským úřadem Jihomoravského kraje a nabývá účinnosti 22. 2. 2011 (č. j. JMK 111901/2010).
Kromě území ohroženého vyššími stavy a průtoky na Dřevnici představují riziko přívalové srážky a také dlouhotrvající deště, kdy dochází k velkému odtoku vody z území. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích, zejména v korytech drobných toků, ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Na území obce Nový Šaldorf - Sedlešovice se nacházejí pouze 2 kritická místa na stálém vodním toku - jedná se o mosty přes Dyji - ty jsou kapacitní i pro Q100, avšak je třeba mosty a situaci kontrolovat při vyšších stavech - hrozí zahlcení nebo zachytávání spláví.
Dále se na území 2 vydlážděná koryta, jedno při ulici K Tunelu a Pod Horou a druhé vede od ulice Barevná podél polní cesty, lemuje ulici U Atlanty a pokračuje k Dyji. V těchto korytech nejsou evidovány vodní toky a také tudy neprotéká stále voda. Tato koryta slouží k rychlému odvedení srážkové vody z území obce a při přívalové povodni k odvedení splachů vody z polí do Dyje. Na těchto tocích jsou evidovány mosty, lávky a propustky, které při zanesení mohou vyvolat lokální zaplavení nemovitostí.
Místa omezující odtokové poměry na území obce Nový Šaldorf - Sedlešovice
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Na území obce Nový Šaldorf - Sedlešovice se nachází tři místa, která jsou ohrožená projevením přívalových povodní:
Místa ohrožená přívalovou povodní na území obce Nový Šaldorf-Sedlešovice
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.
Zhodnocení vzniku přívalových povodní na území obce Nový Šaldorf-Sedlešovice metodou kritických bodů

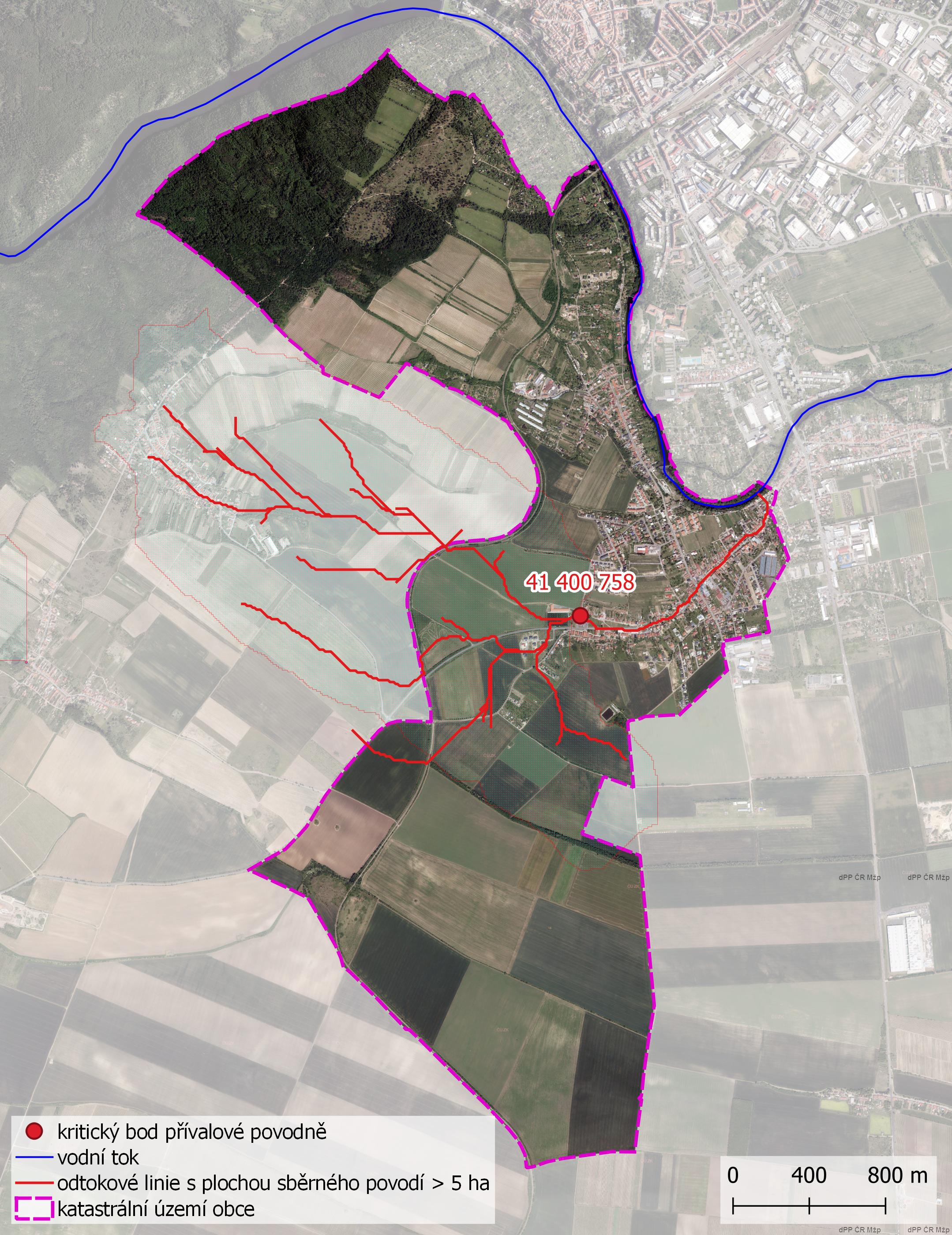

Dle Metody tzv. kritických bodů byl stanoven jeden kritický bod nad místní částí Nový Šaldorf.
Charakteristika kritického bodu na území obce Nový Šaldorf - Sedlešovice
| Kritický bod | Průměrný sklon | Podíl orné půdy | Plocha povodí kritického bodu |
| 41 400 758 |
5,5 % | 75,5 % | 412,6 ha |
Stanovení soustředěných drah povrchového otoku dle velikosti sběrného povodí (zpřesnění metody tzv. kritických bodů)
Pro potřeby povodňového plánu obce byla zpracována jednoduchá hydrologická analýza, která má za cíl znázornit soustředěné dráhy povrchového odtoku, tj. nejpravděpodobnější místa, kterými protéká voda při povrchovém odtoku. Pro kvantifikaci této analýzy byly zvýrazněny ty linie, které mají sběrné povodí větší než 0,3 km2, ale menší než 10,0 km2, a byly označeny jako kritické (kritické linie) v případě, kdy průměrný sklon v povodí kritické linie je => 3,5 %. Pro kritické linie byly nad intravilánem obce stanoveny závěrové profily, ze kterých bylo vymezeno jejich sběrné povodí. V rámci těchto kritických linií se dá předpokládat vznik škodlivého povrchového toku v případě vysokého srážkového úhrnu v kombinaci s nepříznivým půdním stavem, vysokým sklonem, druhem využití půdy, stavem vegetace aj.
Stanovení soustředěných drah povrchového odtoku bylo zpracováno dle Metodického návodu pro identifikaci kritických bodů vydanou Výzkumným ústavem vodohospodářským T. G. M., v. v. i. viz výše. V rámci provedené analýzy došlo ke zpřesnění této metody na území obce s použitím digitálního modelu terénu o rozlišení buňky 1 x 1 m vytvořeného z vektorových bodových dat Digitálního modelu reliéfu 5. generace.
Hydrologická analýza byla provedena za použití algoritmu "Multi Flow Direction" (MFD) a "Single Flow Direction" (SFD) přes příkaz r.terraflow v programu GRASS GIS. Výše popsané algoritmy MFD a SFD hledají vždy místo nižší než stávající a tím pádem simulující povrchový tok vody v terénu. Model nezohledňuje vsak vod do podloží (infiltraci), zdi, zídky a případná podzemní odvodňovací zařízení (kanalizace, meliorace, apod.), které nedokáže laserové skenování zachytit.
Na území obce byla identifikována celkem 2 kritická povodí.

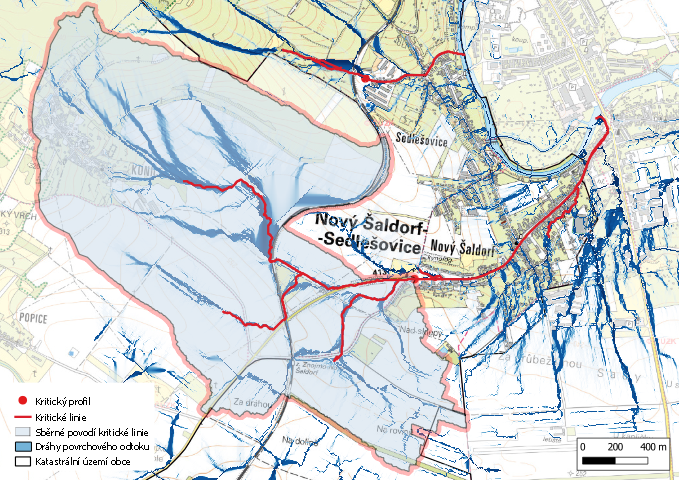

Kritické povodí Nový Šaldorf - tato linie odpovídá kritickému bodu (41 400 758), jenž bylo stanoveno VÚV TGM. Plocha sběrného povodí činí 4,13 km2 s průměrným sklonem 5,5 %. Sběrné povodí má vějířovitý tvar a k soutoku linií povrchového odtoku dochází přibližně v jednom místě na ulici Ke Sklepům.

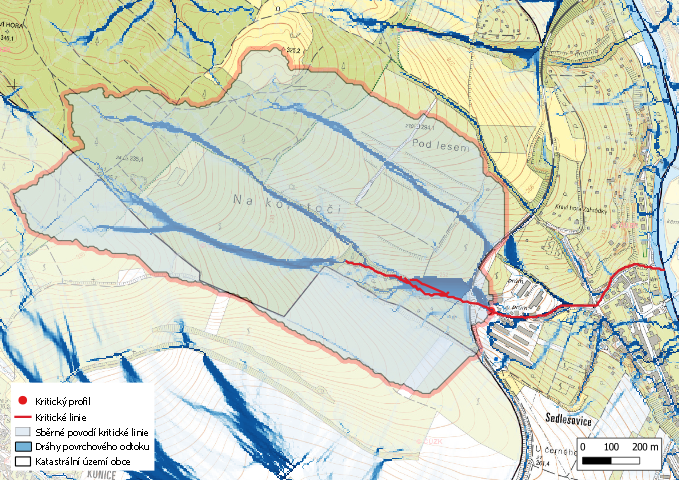

Kritické povodí Sedlešovice - toto povodí se nachází nad zemědělským areálem v Sedlešovicích. Plocha sběrného povodí činí 1,18 km2 s průměrným sklonem 9,2 %. Voda z přívalových srážek se akumuluje pod železničním propustkem a postupuje níže do obce.
Kritické povodí Nový Šaldorf
Kritické povodí Sedlešovice
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, NEPATŘÍ vodní toky ve správním území obce Nový Šaldorf - Sedlešovice mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost mostům přes Dyji. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Nový Šaldorf - Sedlešovice
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům
Na území obce Nový Šaldorf - Sedlešovice se vyskytuje pevný jez Hlaďák - ten však neovlivňuje povodňovou situaci na území obce a slouží ke vzdouvání vody pro náhon k průmyslovému areálu na levém břehu Dyje.
Odtokové poměry na Dyji ovlivňují vodní díla:
VD Vranov
Vodní nádrž se nachází na Dyji a její hráz je situována na území městyse Vranov nad Dyjí, ř. km 175,4. Z hlediska technickobezpečnostního dohledu je vodní dílo zařazeno do II. kategorie (dle vyhlášky č. 471/2001 Sb.). Provozovatelem je Povodí Moravy, s. p.
Hráz je betonová gravitační s délkou v koruně 290,5 m a výškou nade dnem 47,0 m. Nádrž má celkový objem 132 mil. m3 s retenčním objemem ovladatelným 11,2 mil. m3. V hrázi jsou 4 spodní výpusti o průměru 1600 mm a maximální kapacitě 2 x 36,4 m3/s a 2 x 35 m3/s. Bezpečnostní přeliv je korunový nehrazený a má kapacitu 460 m3/s.
VD Znojmo
Vodní nádrž se nachází na Dyji a její hráz je situována na území města Znojmo, ř. km 132,73. Z hlediska technickobezpečnostního dohledu je vodní dílo zařazeno do III. kategorie (dle vyhlášky č. 471/2001 Sb.). Provozovatelem je Povodí Moravy, s. p.
Účelem nádrže je vyrovnávání nerovnoměrných průtoků na Dyji způsobených špičkovým provozem HC Vranov, zajišťování trvalých minimálních průtoků, odběr vody pro závlahy a výroba elektrické energie ve vodní elektrárně.
Hráz je sypaná kamenitá se středním sprašovým těsněním s délkou v koruně 115 m a výškou nade dnem 17 m. Nádrž má celkový objem 4,3 mil. m3 bez retenčního ovladatelného prostoru (v nádrži je řešen pouze neovladatelný). V hrázi jsou 2 spodní výpusti o průměru 1000 mm a maximální kapacitě 2 x 9,5 m3/s. Bezpečnostní přeliv je korunový hrazený segmenty a klapkou a má kapacitu 410 m3/s.
Seznam vodních děl ovlivňujících odtokové poměry na území obce Nový Šaldorf-Sedlešovice
