Odtokové poměry

Vodní toky na území obce Pivín nemají oficiálně stanovené záplavové území.

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené a dochází k odtoku vody z polí do intravilánu obce. Dlouhotrvající deště nebo úhrny srážek vysoké intenzity za krátké časové období mají za následek zvýšení hladiny vodních toků v obci.
Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích, zejména v korytech drobných toků, ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Na území obce jsou stanovena 3 hlavní místa, kde dochází k omezení odtokových poměrů.

Špunt - zvýšená nivelita dna - oblast se nachází v místě, kde Okenná opouští intravilán obce. Vlivem nevhodné úpravy trojúhelníkového koryta, kdy se provádělo prohloubení dna do čtvercového nebo obdélníkového průřezu bez stabilizace nově vzniklých kolmých břehů dna, došlo k sesunutí stávajících břehů a zvýšení nivelity dna koryta. Při vyšších průtocích v Okenné dochází k zahlcení koryta, voda má problém odtékat a akumuluje se v intravilánu obce, kde působí škody na okolních domech.

Zatrubnění pod obchodem - při vyšších průtocích v Okenné dochází k zahlcení nebo ucpání začátku zatrubněné části toku, která se nachází pod obchodem. Voda se poté vylévá z koryta a ohrožuje okolní domy. V zimním období dokonce došlo k ucpání vtoku ledovými kry, které se musely odstranit pomocí bagrů.

Propustek v západní části - propustek se nachází západně od intravilánu obce pod silnicí č. III/36719 a jsou na něj napojeny odvodňovací příkopy podél silnice. Při normální situaci voda proudí bez problémů propustkem pod silnicí dále příkopem do obce, kde je poté svedena do dešťové kanalizace a odvedena do Okenné. Při vyšších úhrnech srážek dochází k zahlcení vtoku do propustku, voda se vylévá na silnici a ohrožuje domy podél silnice.

Místa omezující odtokové poměry na území obce Pivín

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Zhodnocení rizik vzniku přívalových povodní na území obce Pivín

Na území obce bylo stanoveno 7 míst, kde dochází k tvorbě přívalových povodní.

Lokalita Kukle (místo kritického bodu č. 41 200 976) - tato oblast se nachází západně od obce. Při přívalových deštích a při nedostatečném vsaku vody do půdy dochází k tvorbě soustředěného odtoku vody, která dále proudí do jihozápadní části obce. Voda ohrožuje domy v této oblasti a poté se vlévá do Okenné. V současné době (rok 2021) má obec domluvu se zemědělským družstvem, které hospodaří na pozemcích sousedících s obcí, na výsadbě vojtěšky, aby se zamezilo tvorbě soustředěného odtoku vody.

Lokalita Za mezí (místo kritického bodu č. 41 200 977) - tato lokalita se nachází západně od intravilánu obce. Vlivem vytvarování terénu dochází k odtoku vody z polí, které tečou severovýchodním směrem a vtékají do Okenné. Z hlediska povodňového nebezpečí pro intravilán obce je tato lokalita velmi významná, jelikož dochází ke zvýšení hladiny Okenné dále po toku, kdy dochází k jejímu vylévání.

Lokalita Přední Čtvrtě - lokalita se nachází západně od obce. Při přívalových povodních proudí voda do propustku v západní části, který nemá dostatečnou kapacitu a dochází k zahlcení nebo ucpání vtoku do propustku. Voda i s plaveninami se poté vylévá na silnici a stéká po ní směrem do obce, kde dochází k ohrožení budov.

Lokalita Měřiční - oblast se nachází severozápadně od zastavěného území obce. Při přívalových povodních voda proudí v příkopě podél obslužné komunikace na místní fotbalové hřiště. V této lokalitě do roku 2021 nedošlo k ohrožení obytných budov.

Lokalita Záhumenská - lokalita se nachází severně od intravilánu obce. Při přívalových povodních voda proudí jihovýchodním směrem do oblasti nové zástavby, kde ohrožuje dům č. p. 296. V místě, kudy voda z polí pravidelně tekla, je v současné době vybudována retenční nádrž.

Lokalita východ - oblast se nachází východně od intravilánu obce. Při přívalových povodních voda stéká po spádnici z podlouhlého svahu dolů k obytným budovám. Voda s sebou odnáší i materiál z polí a dochází k vytopení sklepů a zanesení bahnem. V této lokalitě velice záleží na osevním postupu, pokud jsou vysety úzkořádkové plodiny, tak k přívalovým povodním nedochází.

Meliorační kanál (místo kritického bodu č. 41 200 978) - při přívalových povodních dochází vlivem svažitého terénu kolem vodního toku k odtoku vod z polí, které vtékají do Melioračního kanálu. Dochází poté ke zvýšení hladiny vody v toku a ohrožení budov v jižní části obce.

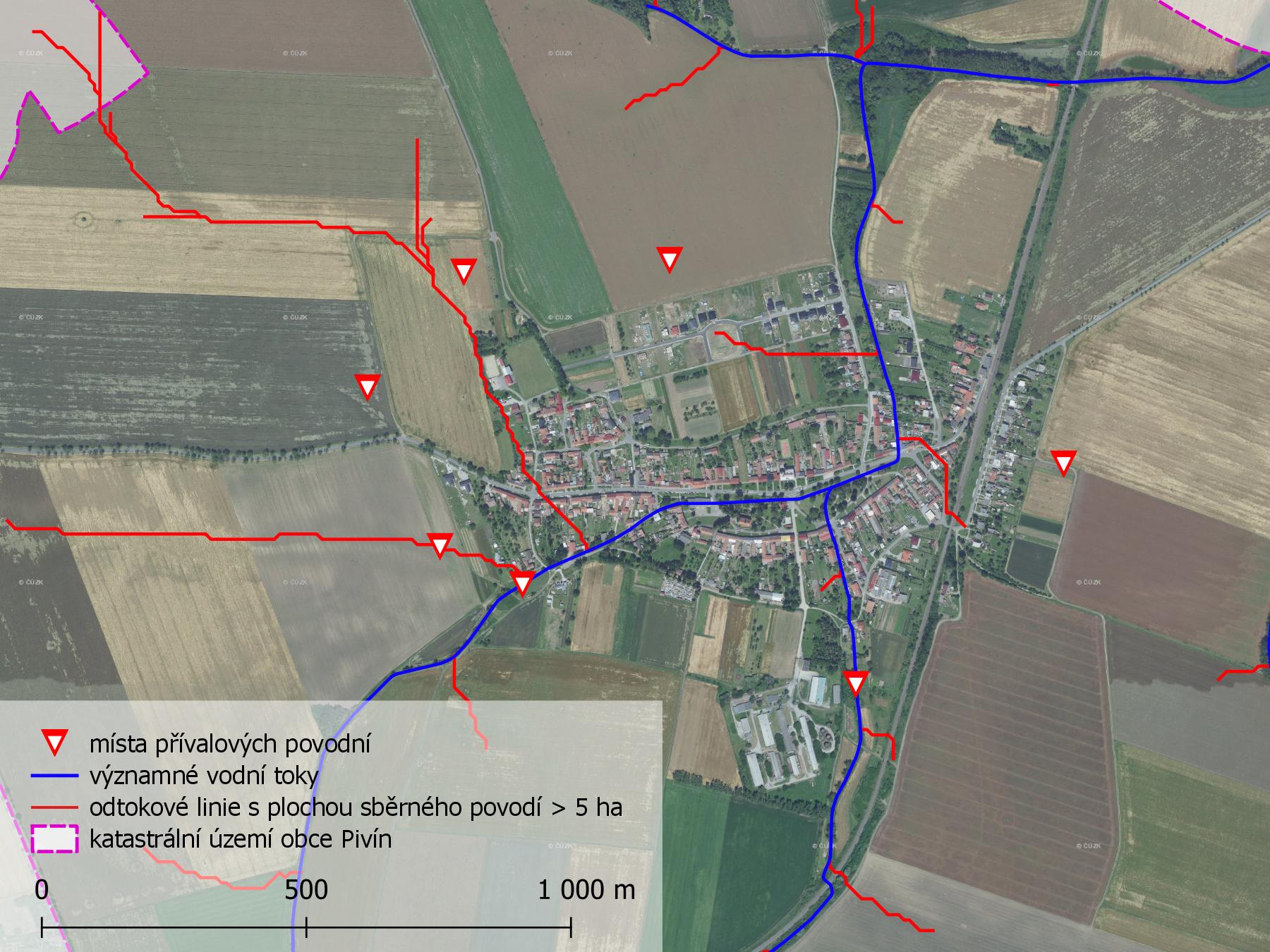

Místa ohrožená přívalovou povodní na území obce Pivín

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.

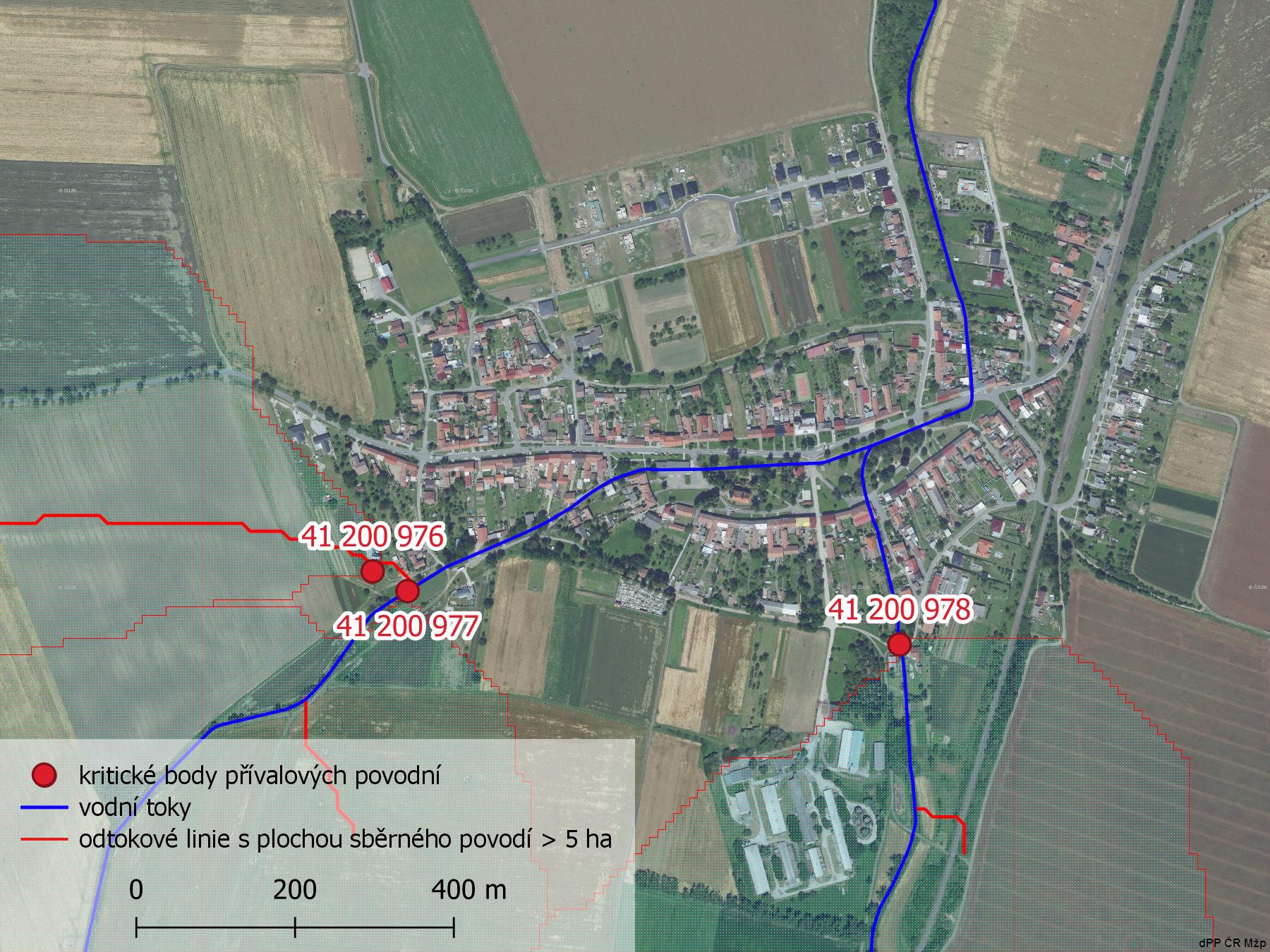

Zhodnocení vzniku přívalových povodní na území obce Pivín metodou kritických bodů

Charakteristika kritických bodů na území obce Pivín

Na území obce byly díky této metodě stanoveny 3 kritické body. Charakteristika kritických bodů je uvedena v tabulce a výše v podkapitole přívalová povodeň.

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Pivín. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

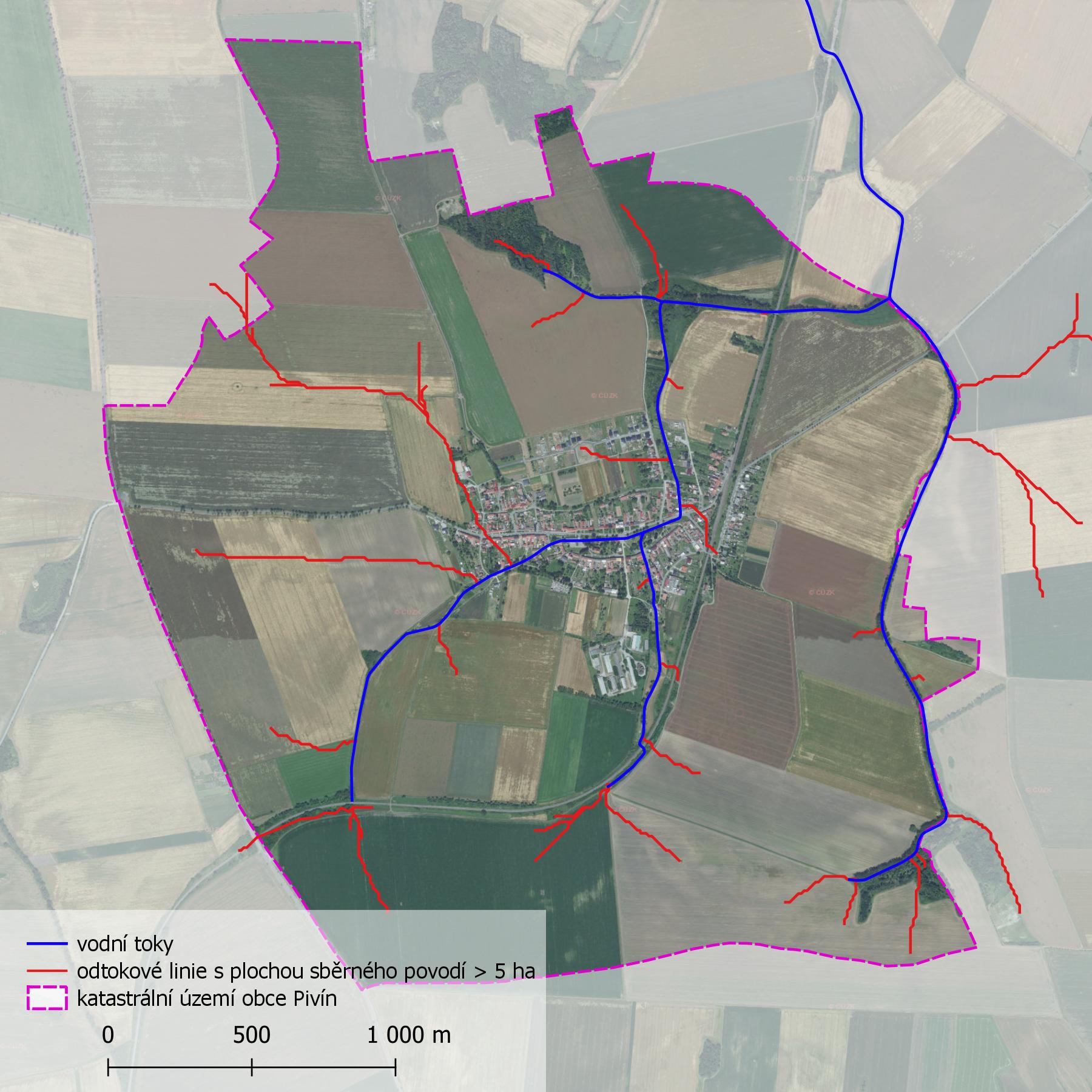

Odtokové linie s plochou sběrného povodí > 5 ha na území obce Pivín

Na mapě jsou odtokové linie zaznačeny červenou barvou. Linie jsou na území obce dlouhé, zejména v okolí intravilánu, to značí, že se v jejich povodí nachází velké množství ploch, které mají příhodné podmínky pro jejich tvorbu (půdní jednotka, délka nepřerušeného svahu, ochranný vliv vegetace a další).

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Pivín mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto toku. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Při jarní oblevě došlo vlivem nahromadění krů k ucpání vpusti do zatrubnění pod obchodem. Místo bylo nutné vyčistit pomocí těžké mechanizace.

Místa výskytu ledových jevů na území obce Pivín

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům

V katastrálním území obce ani v povodí nad obcí se nenacházejí žádná vodní díla.

Seznam vodních děl ovlivňujících odtokové poměry na území obce Pivín

 Vodní díla
