Odtokové poměry

Na území obce Šardice mají oficiálně stanovená záplavová území včetně aktivní zóny ZÚ tyto toky:

• Šardický p. v úseku ř. km 0,0 - 10,389,
• Hovoranský p. v úseku ř. km 0,0 - 3,31,
• Červenice v úseku ř. km 0,0 - 1,494,
• Lúčkový p. v úseku ř. km 0,0 - 2,536.

Tato záplavová území byla vyhlášena Městským úřadem Kyjov a nabývají platnosti od 13.06.2019 (č. j. OŽPÚP40555/19/380).

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Šardického potoka. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích, zejména v korytech drobných toků, ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Na území obce Šardice se nachází několik objektů, které mohou na vodních tocích omezovat odtokové poměry. Jedná se převážně o silniční mostky, propustky a příjezdové mostky k nemovitostem.

Mezi nejkritičtější místa patří soutok Lúčkového a Hovoranského potoka.

Místa omezující odtokové poměry na území obce Šardice

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území obce Šardice se nachází šest míst, odkud může přijít přívalová povodeň. Jedná se o lokality Nad bývalým dolem Dukla, Nivky nad hrubým kopcem, Povodí Červenice, Povodí Lúčkového potoka, Severovýchodní část zastavěného území a Lokalitu Padělky u silnice nad průmyslovým areálem.

Místa ohrožená přívalovou povodní na území obce Šardice

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.

Zhodnocení vzniku přívalových povodní na území obce Šardice metodou kritických bodů

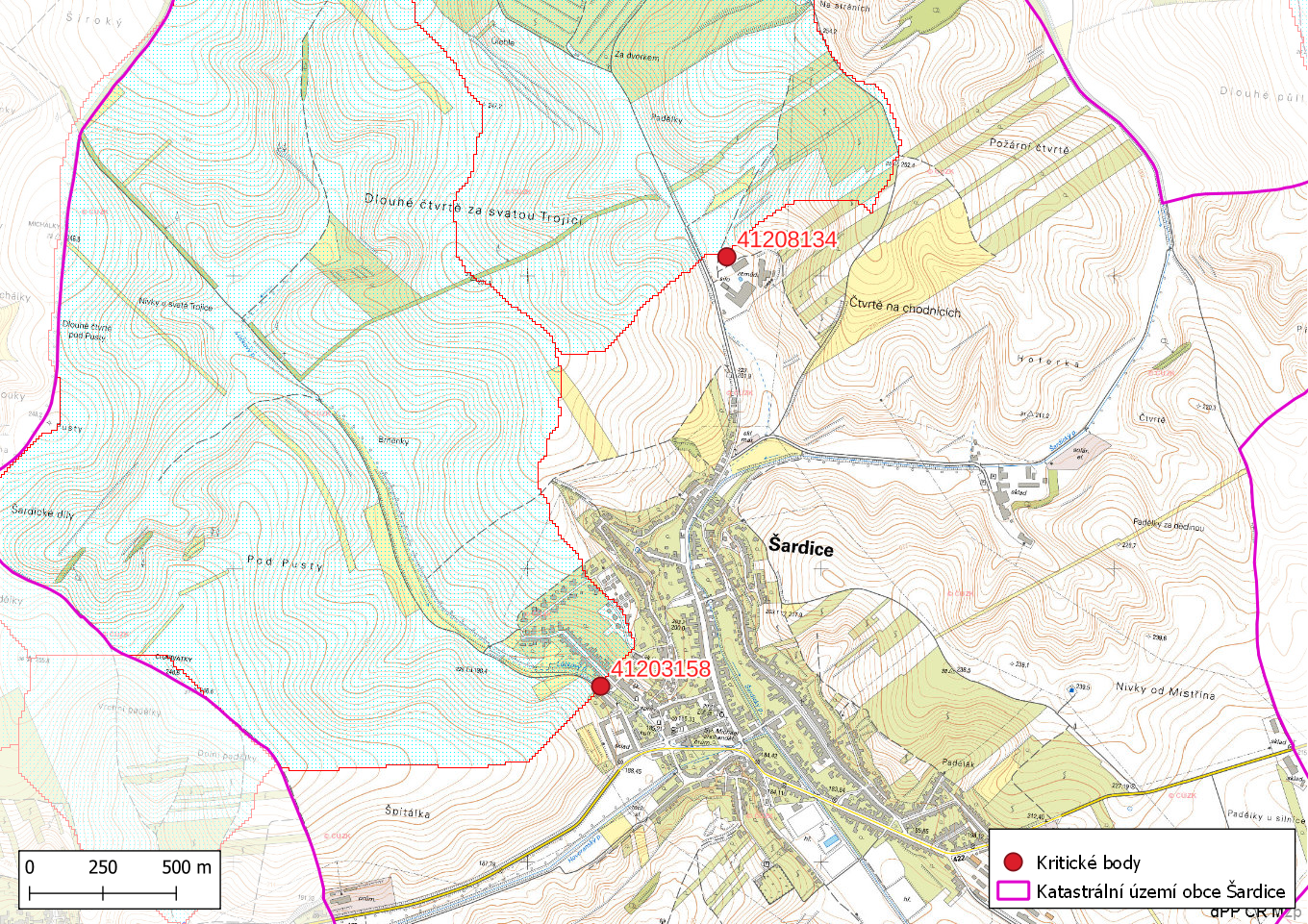

Na území obce Šardice byly stanoveny dva kritické body. Jejich charakteristika je uvedena v následující tabulce.

Charakteristika kritických bodů na území obce Šardice

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Šardice. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

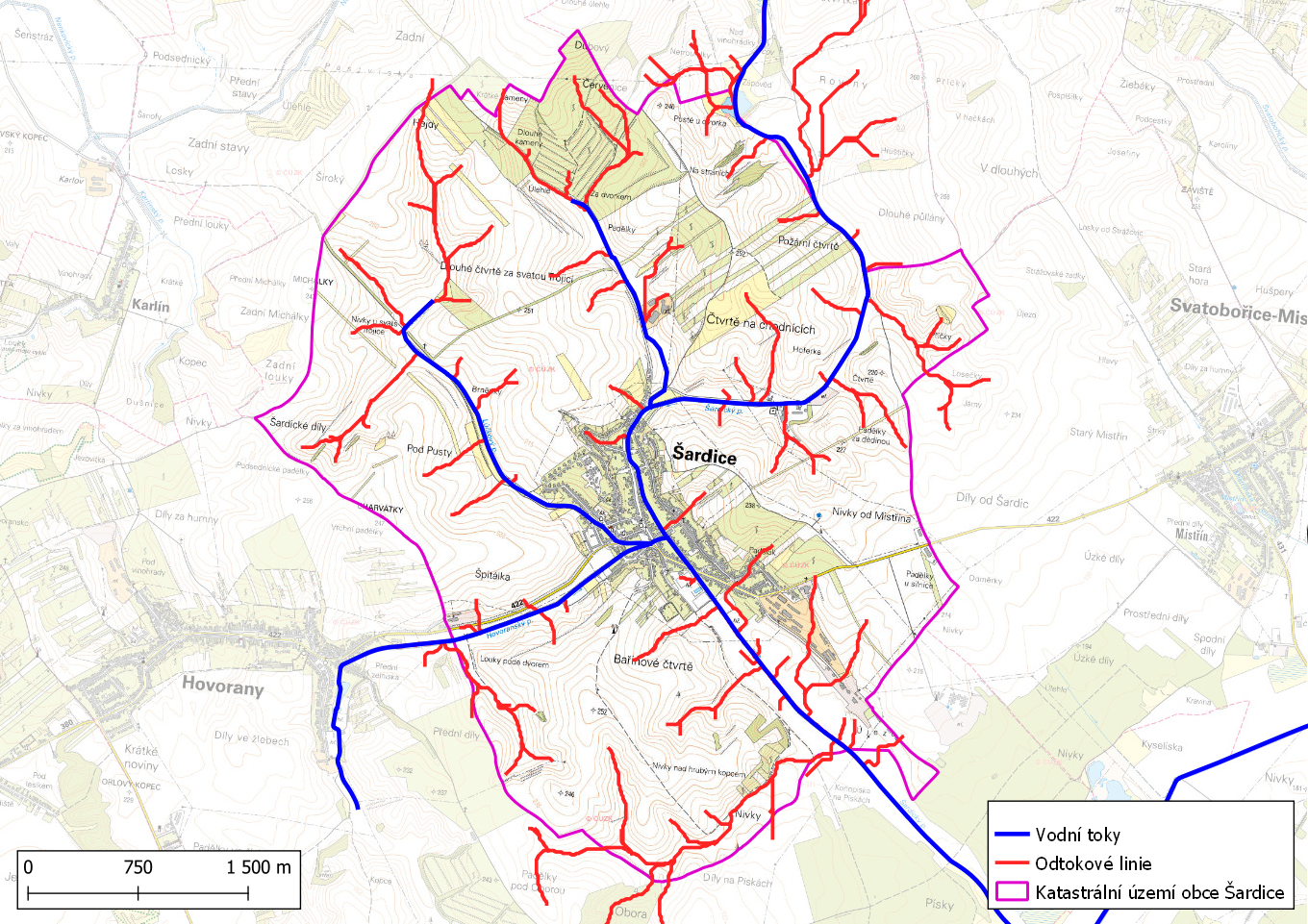

Odtokové linie s plochou sběrného povodí > 5 ha na území obce Šardice

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Šardice mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto toku. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Místa výskytu ledových jevů na území obce Šardice

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům

Na území obce Šardice se nachází 4 vodní nádrže, z čehož tři slouží jako poldry (suché nádrže). Nacházejí se na Šardickém potoce, na Červenici, na Lúčkovém potoce a při soutoku Šardického potoka a Červenice.

• Zápověď (N1)
  V roce 2010 byla na vodním toku Šardický potok v ř. km. 8,456 kolaudována vodní nádrž „Zápověď“, s významnou protipovodňovou funkcí. Měla by výrazně zvýšit ochranu zastavěného území obce při přívalových deštích. Jedná se o nádrž se zemní sypanou homogenní hrází. Základní parametry této vodní nádrže jsou:
  - šířka v koruně: 5 m
  - délka hráze: 215 m
  - max. (celkový) objem nádrže (při M_max.): 182 500 m³
  - objem stálého nadržení: 42 900 m³
  - neovladatelný retenční prostor: 139 600 m³
  - kóta max. přípustné hladiny (M_max.): 207,50 m n.m.
  - kóta hladiny stálého nadržení: 205,00 m n.m.
  - plocha zátopy při max. hl. (M_max.): 9,1 ha
  - plocha zátopy při hladině stálého nadržení: 3,81 ha
  - průměrná hloubka nádrže při max. hladině (M_max.): 2,00 m
  - průměrná hloubka nádrže při max. hladině stálého nadržení: 1,13 m
  - max. výška hráze nad původním terénem: 5,7 m
  - hloubka vody na objektu při Q100 (při M_max.): 4,8 m


• nádrž N2 na Červenici
  Jedná se o suchý poldr vybudovaný na toku Červenice v lokalitě severně od zástavby obce Šardice pro zachycení návrhového povodňového průtoku Q100 a jeho transformace. Hlavní účel stavby je protipovodňový, vedlejší účel je protierozní a částečně krajinotvorný. Retenční prostor navrhované nádrže celý objem povodňové vlny sice nezadrží, transformací v nádrži však dojde k významnému snížení návrhového průtoku Q100 = 10,5 m³/s na hodnotu Q100 tr = 2,28 m³/s. Údaje o nádrži:
  - účel využití vodního díla: protipovodňový, protierozní, krajinotvorný
  - objem při max. hladině ovladatelné: 52,4 tis. m³
  - objem při max. hladině neovladatelné: 67,4 tis. m³
  - typ hráze podle materiálu: zemní, sypaná
  - kóta koruny hráze: 204,00 m n.m.
  - délka hráze: 117,14 m
  - šířka koruny hráze: 4,0 m
  - navrhovaná kapacita spodní výpustě: celkem 1,4 m³/s
  - max. objem stálého nadržení: 5 tis. m³
  - celkový objem nádrže: 72,4 tis. m³
  - zatopená plocha při maxim. hladině: 4,0 ha
  - délka vzdutí při maxim. hladině: 305 m


• nádrž N3 na Loučkovém potoce
  Jedná se o suchý poldr umístěný na levostranném přítoku Hovoranského potoka (Loučkový potok) v ř.km 2,15. Účelem nádrže je transformace povodňové vlny. Průtok Q100 = 12,5 m³ bude snížen na průtok cca Q5 = 2,0 m³ = 1,5 m³. Touto transformací dojde ke snížení rizika zaplavování přilehlých nemovitostí v okolí vodního toku v obci. Údaje o nádrži:
  - kóta urovnané koruny hráze: 203,40 m.n.m.
  - maximální hladina nádrže Mmax: 202,90 m n.m.
  - hladina ovladatelného prostoru nádrže M_o: 202,50 m n.m.
  - plocha hladiny maximálním prostoru nádrže M_max: 47 550 m²
  - plocha hladiny ovladatelného prostoru nádrže M_o: 43 000 m²
  - objem vody neovladatelného prostoru nádrže M_max: 19 400 m³
  - objem vody ovladatelného prostoru nádrže M_o: 74 600 m³
  - objem vody celkového prostoru nádrže M_max + M_o: 94 000 m³
  - maximální výška hráze: 3,9 m


• nádrž N4 na soutoku Šardického p. a Červenice
  Jedná se o poldr s trvalou zvodní vybudovaný na soutoku Šardického potoka a Červenice. V případě výskytu povodňového průtoku z povodí obou vodotečí bude vtékat do nádrže a při překročení hladiny 188,00 m.n.m. přepadat přes bezpečnostní přeliv. Pro povodí příslušejícího k profilu hráze nádrže se předpokládá povodňová vlna Q 100 = 21,4 m³/s. Hráz nádrže bude zajištěna proti přelití bezpečnostním přelivem s kapacitou Q = 21,4 m³/s. Při vtoku povodňového průtoku do nádrže se nejprve naplní ochranný prostor ovladatelný po úroveň bezpečnostního přelivu tj. po kótu 188,00 m n.m. Průtok, který způsobí další plnění nádrže, bude přepadat přes bezpečnostní přeliv. Tím se bude plnit ochranný prostor neovladatelný. Maximální hladina v nádrži se předpokládá na kótě 188,40 m n.m. Kóta koruny hráze je navržena 188,50 m n.m. Tím bude zajištěno, že nebude koruna hráze přelita. Údaje o nádrži:
  - účel využití vodního díla: protipovodňový, protierozní
  - objem při normální hladině nadržení: 12,0 tis. m³
  - objem při maximální hladině nadržení: 16,2 tis. m³
  - typ hráze podle materiálu: zemní, sypaná
  - kóta koruny hráze: 188,50 m n.m.
  - délka hráze: 288 m
  - šířka koruny hráze: 3,0 m
  - navrhovaná kapacita spodní výpustě: 0,5 m³/s
  - objem celkového ovladatel. prostoru nádrže: 12,0 tis. m³
  - objem stálého nadržení: 3,6 tis. m³
  - celkový objem nádrže: 16,2 tis. m³
  - zatopená plocha při maxim. hladině: 1,19 ha
  - délka vzdutí při maxim. hladině: 510 m - Šardický potok, 50 m - Červenice

  V září 2022 budou probíhat čerpací zkoušky z pozorovacího vrtu v majetku s. p. DIAMO. V případě uspokojivých výsledků bude v rámci DT využití důlních vod čerpána důlní voda do nádrže.

Seznam vodních děl ovlivňujících odtokové poměry na území obce Šardice

 Vodní díla
