Odtokové poměry

Vodní tok Svratka má na území města Svratka oficiálně stanovené záplavové území v úseku ř. km 83,000 - 114,800, a dále v ř. km 123,500 - 167,548, které bylo vyhlášené okresním úřadem Žďár nad Sázavou a nabývá platnosti od 21. 5. 2001 (č. j. ŽP Vod. 1765/01/Kl)

Odtokové poměry Svratky jsou v zájmovém území ovlivněny stávajícími silničními mosty, lávkami a přemostěními, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod.  Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. Jedná se o zástavbu v blízkosti koryta řeky Svratky (objekty vymezené na základě zkušeností z minulých let).

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Na území města Svratka bylo stanoveno několik míst, která můžou omezovat odtokové poměry na vodních tocích Brodek a Svratka. Jedná se o lávky, mosty a propustky.

Místa omezující odtokové poměry na území města Svratky

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na severním okraji intravilánu města Svratka se nachází místo ohrožené přívalovou povodní, které bylo stanoveno metodou kritických bodů (viz níže).

Pro reálné zobrazení povrchového odtoku je vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.

3D Model akumulovaného odtoku (Pozor - dlouho se načítá - cca 1-2 minuty)

Místa ohrožená přívalovou povodní na území města Svratky

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla také Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1 : 500 000.

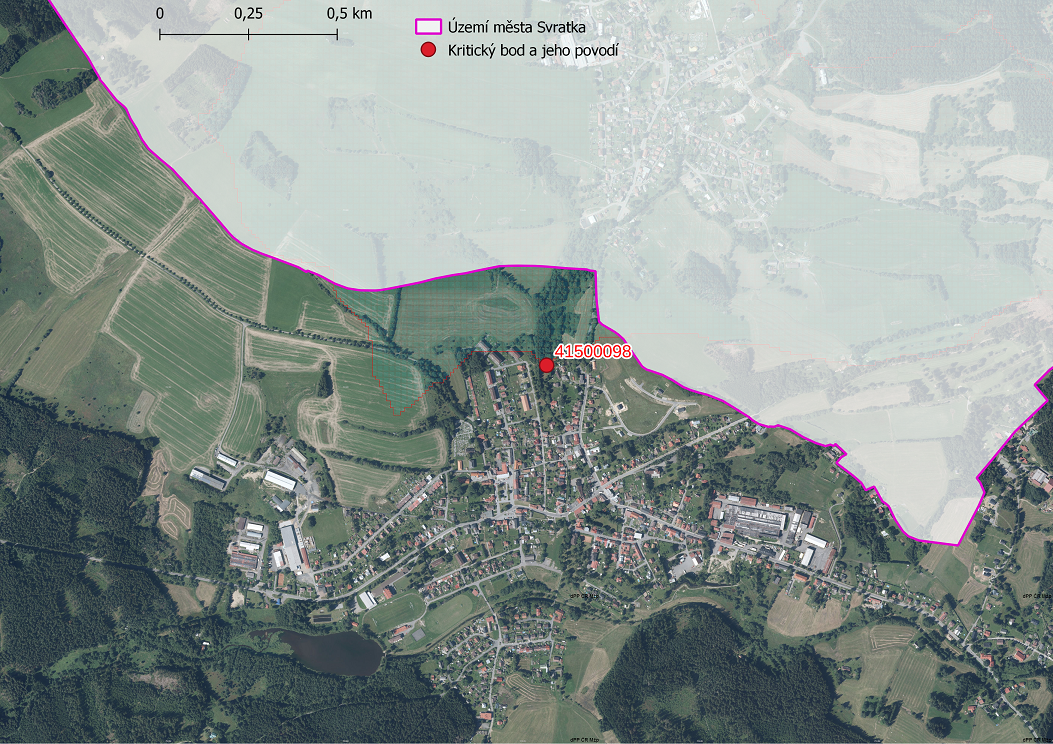

Zhodnocení vzniku přívalových povodní na území města Svratky metodou kritických bodů

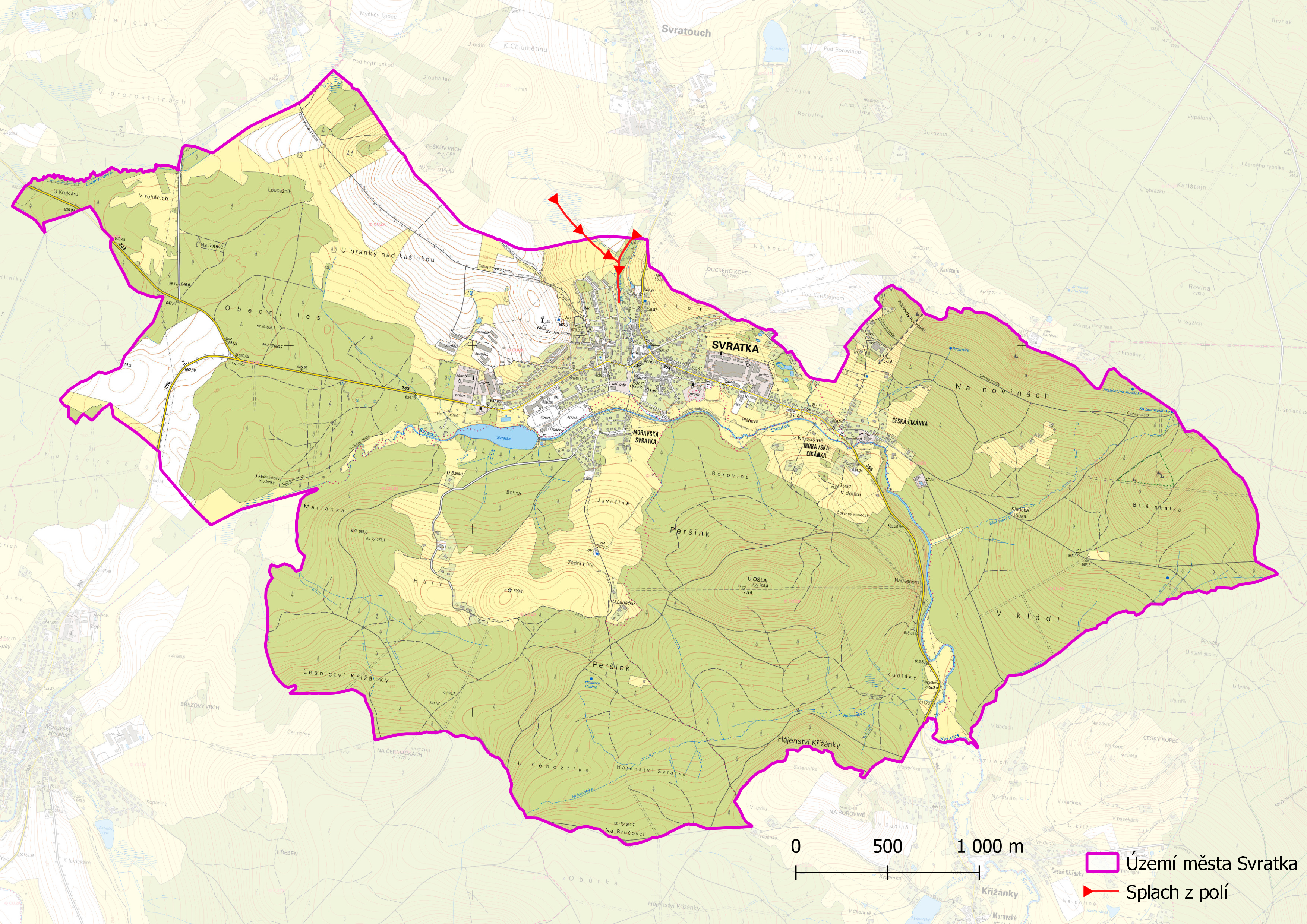

Zhodnocení směru přívalových povodní na území města Svratka

Na území města Svratka byl stanoven jeden kritický bod. Jeho charakteristika je uvedena v následující tabulce.

Charakteristika kritických bodů na území města Svratka

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území města Svratka. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

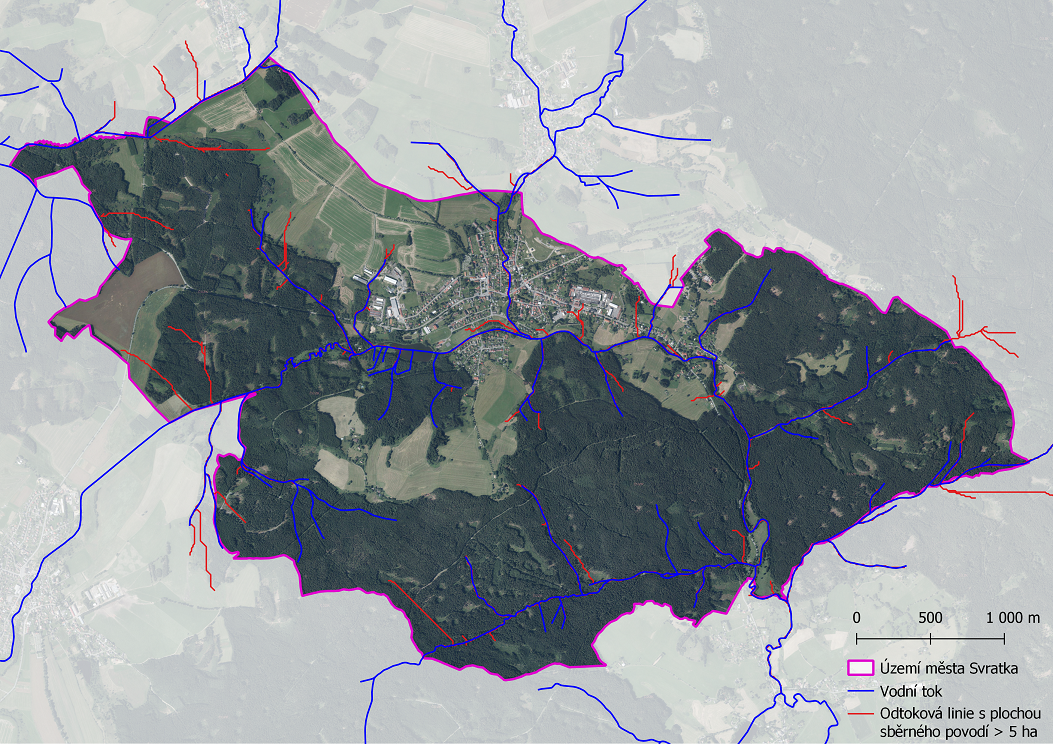

Odtokové linie s plochou sběrného povodí > 5 ha na území města Svratka

---

Místa ohrožená přívalovou povodní v povodňovém plánu města. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.

 Místa ohrožená přívalovou povodní

---

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi. Je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkách přes koryto vodoteče.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území města Svratky mezi kritické. Nicméně na základě zkušeností z minulých let bylo zjištěno, že ledové jevy mohou vznikat na silničních mostech v ulici Hlavní a v části Moravská Cikánka a dále také nad stupněm v ř. km 156,35. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Místa se zvýšeným rizikem vzniku ledových jevů na území města Svratky

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

V jižní části území města Svratky se na vodním toku Svratka nachází vodní nádrž (nemá ID), která je ve vlastnictví MěÚ (tel: 566 662 330). Rozloha nádrže činí 4,8 ha. Další technické parametry nádrže jsou popsány v kapitole Zvláštní povodeň. Za regulaci vodní nádrže odpovídá člen povodňové komise a vedoucí technických služeb p. Gregor (kontakty viz neveřejná část PK).

Seznam významných vodních děl ovlivňujících odtokové poměry na území města Svratka

---

Vodní díla v povodňovém plánu města. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.

 Vodní díla
