Odtokové poměry

Vodní tok Bílina má na území obce Bžany oficiálně stanoveno záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000 - 40,250), které bylo vyhlášeno Krajským úřadem Ústeckého kraje a nabývá platnosti dne 29. 7. 2010 (č. j. 128222/ZPZ/2010/Bílina/Ko).

Kromě území ohroženého vyššími stavy a průtoky vodního toku Bílina představují riziko přívalové srážky a také dlouhotrvající deště v povodí Lučního potoka, v jejichž důsledku se může přesytit a tím způsobit vznik povodně na tomto drobném vodním toku. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích, zejména v korytech drobných toků, ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Při terénním průzkumu koryt vodních toků na území obce Bžany bylo identifikováno osm kritických míst omezující odtokové poměry vodních toků Bílina a Luční potok. Níže uvedené charakteristiky některých z nich jsou převzaty a částečně upraveny podle staršího Povodňového plánu obce Bžany, AQUATEST, a.s., 07/2012, další informace byly zjištěny od představitelů obce:

• mostek pod železniční tratí přes Bílinu v ř. km 20,83 - v části obce Lbín,
• klenbový most u objektu č. p. 39 přes Bílinu v ř. km 21,96 - v části obce Lbín:
  pod mostem jsou dva hlavní průtokové otvory a jeden vedlejší při levém břehu, otvory pokrývají celou šířku řeky, překážkami jsou silné kamenné pilíře v korytě; stabilita mostu je ohrožena podemletím základů vodním proudem a stržením vlivem ucpání průtokových profilů,
• klenbový most u objektu č. p. 13 přes Bílinu v ř. km 23,32 - v části obce Lysec:
  jeden klenutý otvor na celou šířku koryta - ca 6 m; stabilita mostu je ohrožena podemletím základů vodním proudem a stržením vlivem ucpání průtokových profilů,
• zatrubnění (propustek) mezi objekty č. p. 36 a 30 přes Luční potok v ř. km 0,65 - 0,68 - v části obce Hradiště:
  má obdélníkový tvar, na výtoku má šířku 2,70 m a výšku 0,60 m, vtoková část je prodloužena jako zakrytý profil proti vodě, vtokový otvor je ležatý s rozměry 2,70 x 1,00 m, povodeň do úrovně Q₂ až Q₅ převádí bez potíží,
• propustek pod silnicí Ohníč - Žalany u objektu č. p. 35 přes Luční potok v ř. km 1,51 - v části obce Bžany:
  je postaven z železobetonových rámů, ležatých 2,00 x 1,00 m, nad propustkem je upravené koryto v kamenných zdech, které plynule navazuje na propustek; pod propustkem je zbytek staré napouštěcí šachty do požární nádrže, stavidlo bylo vybouráno; odhadovaná kapacita propustku je na povodeň úrovně Q₁₀; nad propustkem byla do zdí upraveného koryta zapuštěna lávka pro pěší do sousedního domu, která snižuje průtočný profil na velikost 2,20 x 0,80 m,
• propustek pod polní cestou k objektu č. p. 2 přes Luční potok v ř. km 1,71 - v části obce Bžany:
  tento propustek se často zanáší splaveninami,
• zatrubnění u objektu č. p. 33 přes Luční potok v ř. km 3,57 až 3,63 - v části obce Mošnov:
  trouba na vtoku má profil 1,20 m, přítokový kanál je v kamenném zdivu, s nesymetrickým zúžením ze šířky koryta 1,80 m na šířku trouby 1,20 m; zahloubení vtoku na 1,90 m je vyrovnáno větším spádem a stupněm; kapacita odpovídá přibližně povodni úrovně Q₅ až Q₁₀,
• mostek u objektu č. p. 12 přes Luční potok v ř. km 4,43 - v části obce Lhenice:
  je široký 2,90 m a vysoký 0,80 až 1,10 m, s mísovitým spodkem z cihelné dlažby; přítokové koryto je nezpevněné, zahloubené a svahované; pokračování koryta pod silnicí je plynulé, jednostranně zpevněné základovou zdí domu; odhadovaná kapacita je na Q₂₀ až Q₅₀; blízká studna vodního zdroje má vyvýšený poklop mimo zátopu; vzdutá potoční voda do ní může vniknout průsakem ze strany a vyřadit ji z funkce pitného zdroje.

Kromě výše uvedených míst kontroluje hlídková služba také 12 dalších objektů na vodním toku Luční potok a jez s malou vodní elektrárnou na vodním toku Bílina:

• propustek u trafostanice v ř. km 0,28 - v části obce Hradiště,
• lávku mezi objekty č. p. 10 a 15 v ř. km 1,45 - v části obce Bžany,
• lávku u objektu č. p. 29 v ř. km 1,54 - v části obce Bžany,
• betonová lávku u objektu č. p. 4 v ř. km 1,61 - v části obce Bžany,
• mostek u objektu č. p. 3 v ř. km 1,65 - v části obce Bžany,
• průchod zděným plotem v ř. km 1,67 - v části obce Bžany,
• lávku u objektu č. p. 2 v ř. km 1,69 - v části obce Bžany,
• propustek u objektu č. p. 26 v ř. km 3,00 - v části obce Mošnov,
• mostek u objektu č. p. 19 v ř. km 3,31 - v části obce Mošnov,
  je postavený z rámů ležatých 2,50 x 2,00 m, řešení vyhovuje i pro velké povodně, dům těsně u tohoto propustku může být zaplaven vzdutou vodou před mostkem, jelikož je nízko osazený,
• lávku pod objektem č. p. 12 v ř. km 4,40 - v části obce Lhenice,
• retenční nádrž v ř. km 4,55 - v části obce Lhenice,
• mostek na silnici Lhenice - Kostomlaty p. M. v ř. km 4,59 - v části obce Lhenice,
• jez s malou vodní elektrárnou na vodním toku Bílina v ř. km 24,64.

Místa omezující odtokové poměry na území obce Bžany

Odhad průběhu povodňových průtoků pro vodní tok Bílina

Následující informace jsou převzaty a upraveny podle staršího Povodňového plánu obce Bžany (zpracovaného firmou AQUATEST, a.s., 07/2012).

Odhad průběhu průtoku Q₅:

Ve Lbíně (ř. km 22,54 - 21,66) dochází k zaplavení nízko položených pozemků (louky, les, zahrady). Pod historickým mostem ve Lbíně voda zaplavuje sklep č. p. 39 na pravém břehu (ř. km 21,98).

Odhad průběhu průtoku Q₂₀:

Nad Lyscem (ř. km 24,70 - 23,36) dochází k zaplavení luk na pravém i levém břehu. Nad klenbovým mostem (ř. km 23,33) jsou zaplaveny pravobřežní zahrady, v levé inundaci voda proudí inundačními otvory. Pod mostem v Lysci (ř. km 23,33) dochází k zaplavení zahrad na obou březích a v ř. km 23,10 objektu č. p. 11 v levé inundaci. Mezi Lyscem a Lbínem (ř. km 23,10 - 22,12) proudí voda lužním lesem a loukami v celé inundaci. Nad historickým mostem ve Lbíně (ř. km 21,96) je částečně zaplavena zahrada u č. p. 9 na levém břehu a zahrádka u č. p. 7 na pravém břehu. Pod mostem na pravém břehu je zaplaven sklep objektu č. p. 39 (obecní dům), voda proudí přes zahradu na pravém břehu a zaplavuje objekt č. p. 2.

Odhad průběhu průtoku Q₁₀₀:

V Lysci přepadá přes klenbový most (ř. km 23,33) průtok 43 m³.s^-1. Voda zaplavuje zahrady a zástavbu na obou březích. Ve Lbíně přepadá u historického mostu (ř. km 21,96) přes vozovku v pravé inundaci průtok 15 m³.s^-1. Při pravém břehu je zaplavena budova č. p. 7, budova bývalého mlýnu za silnicí (č. p. 29), č. p. 39 a č. p. 2. Při levém břehu je zaplaven objekt č. p. 9 a voda začíná přepadat přes silnici v levé inundaci. V ř. km 21,54 voda proudí přes zahradu na pravém břehu, objekt č. p. 42 má zaplavený sklep.

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území obce Bžany byla zjištěna čtyři místa, kde v minulosti došlo ke koncentraci vod (splachům) při přívalových deštích. Jedná se o lokality Bžany, Mošnov a Lhenice. Kromě již uvedených se na území obce Bžany nachází dalších pět lokalit, které mohou být potenciálně ohroženy splachy při přívalových deštích - lokality Bžany, Bukovice a Hradiště. Všechna tato místa jsou současně i místy kritického bodu (více info viz níže).

Místa ohrožená přívalovou povodní na území obce Bžany

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (větší než 3,5 %) a podíl plochy orné půdy v povodí (větší než 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (větší než 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1:500 000.

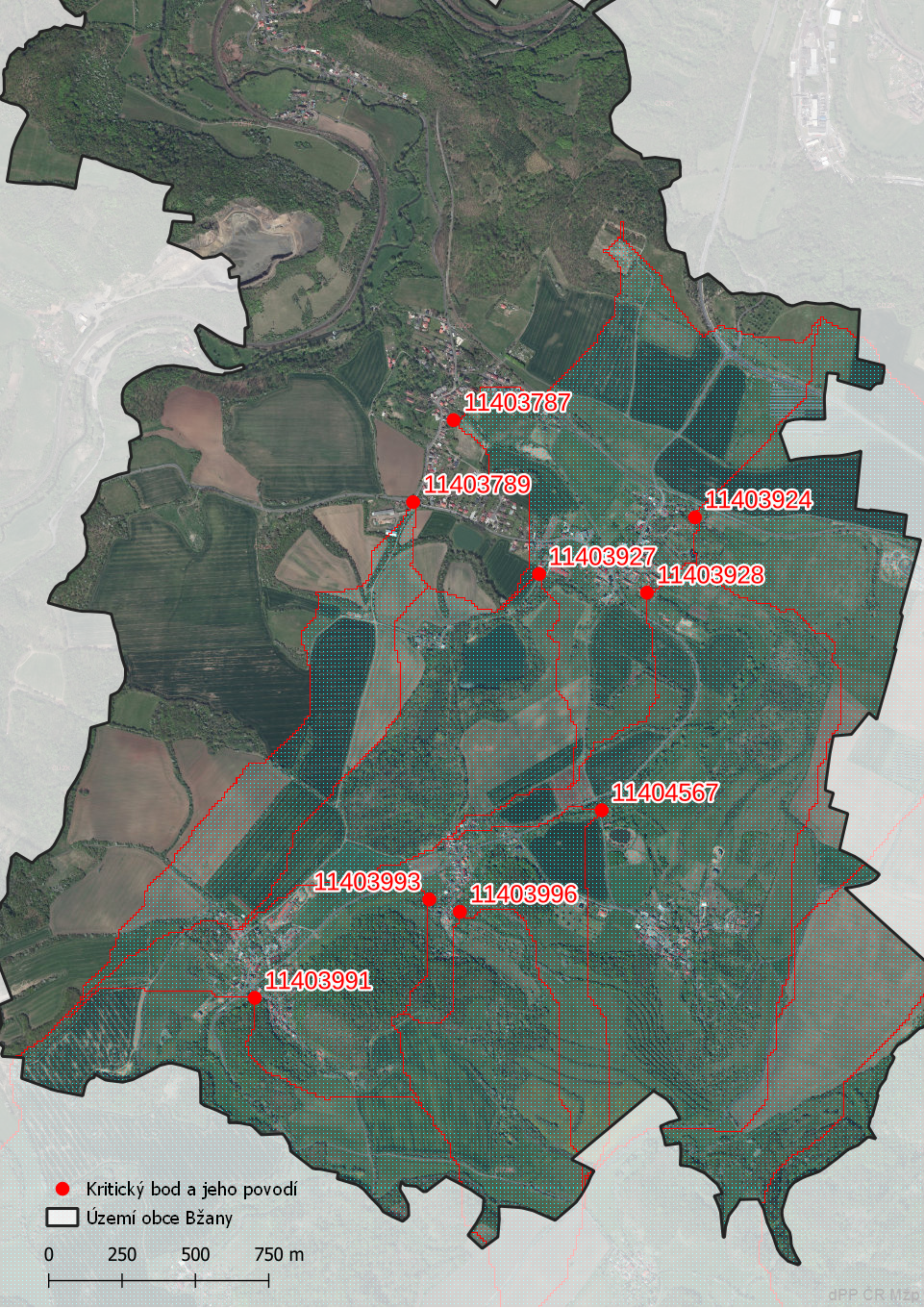

Zhodnocení vzniku přívalových povodní na území obce Bžany metodou kritických bodů

Na území obce Bžany bylo stanoveno devět kritických bodů:

• Kritický bod 11403924 - za objektem č. p. 68 v části obce Bžany.
• Kritický bod 11403993 - za objektem č. ev. 3 v části obce Mošnov.
• Kritický bod 11403996 - za objektem č. p. 1 v části obce Mošnov.
• Kritický bod 11403991 - za objektem č. p. 12 v části obce Lhenice.
• Kritický bod 11403787 - za objektem č. p. 63 v části obce Hradiště.
• Kritický bod 11403789 - za objektem č. p. 23 v části obce Hradiště.
• Kritický bod 11403927 - za zemědělským areálem v části obce Bžany.
• Kritický bod 11403928 - za objektem č. p. 3 v části obce Bžany.
• Kritický bod 11404567 - za objektem č. p. 26 v části obce Bukovice.

Charakteristika kritických bodů na území obce Bžany

Identifikace odtokových linií s přispívající plochou povodí větší než 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí větší než 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Bžany. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

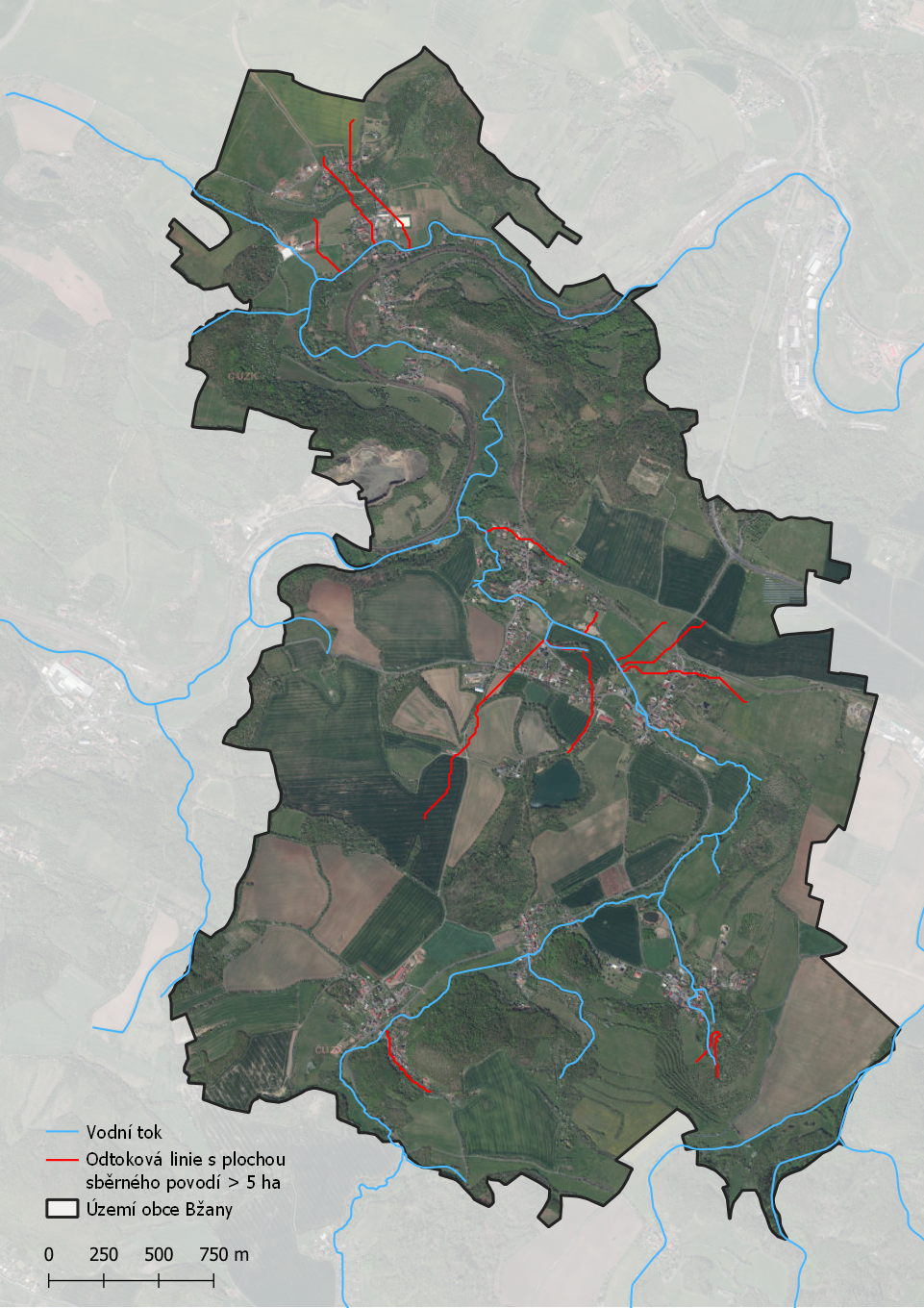

Odtokové linie s plochou sběrného povodí větší než 5 ha na území obce Bžany

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, patří vodní toky Bílina a Luční potok ve správním území obce Bžany mezi kritické. Proto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům, lávkám a propustkům přes koryta vodních toků. Zejména na Lučním potoce se ledové jevy mohou vyskytnout. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Místa výskytu ledových jevů na území obce Bžany

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

Na území obce Bžany se na vodním toku Bílina (v ř. km 24,63) nachází jez s malou vodní elektrárnou, která může ovlivnit průtočnost.  Dalšími vodními díly na území obce jsou bývalé důlní nádrže Karolína I a Karolína II, které jsou neprůtočné, avšak při zanedbání manipulace může zejména Karolína I při extrémních deštích přetéct a ohrozit přilehlou komunikaci.  Nad obcí Bžany se nachází vodní dílo Všechlapy, které může při havárii ohrozit některé části území obce.

Seznam vodních děl ovlivňujících odtokové poměry na území obce Bžany

 Vodní díla
