Odtokové poměry

Na území města Letovice je vyhlášeno záplavové území na vodních tocích Svitava, Křetínka a Třebětinka.

Řeka Svitava má na území města Letovice oficiálně vymezeno záplavové území v úseku ř. km 11,000 - 68,369, které bylo vyhlášeno vodoprávním úřadem Jihomoravského kraje (č. j. JMK 36121/2014) a nabylo účinnosti 5. 12. 2014. Záplavové území Q₁₀₀ a aktivní zóna ZÚ byla změněna v ř. km 62,721 - 63,702 a nabývá účinnosti od 26. 9. 2018 (č.j. JMK 129398/2018).

Řeka Křetínka má na území města oficiálně vymezeno záplavové území v úseku ř. km 0,000 - 12,207, které bylo vyhlášeno vodoprávním úřadem Jihomoravského kraje (č. j. JMK 165013/2007) dne 1. 3. 2008. Záplavové území je stanoveno pro Q₅, Q₂₀, Q₁₀₀ a aktivní zónu.

Vodní tok Třebětinka má na území města oficiálně vymezeno záplavové území v úseku ř. km 0,000 - 1,716, které bylo stanoveno 15. 12. 2014 vodoprávním úřadem Města Boskovice (č. j. DMBO 18823/2014), účinnosti nabylo dne 2. 1. 2015. Záplavové území je stanoveno pro Q₁₀₀ a aktivní zónu.

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Kladorubky a dalších menších toků. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

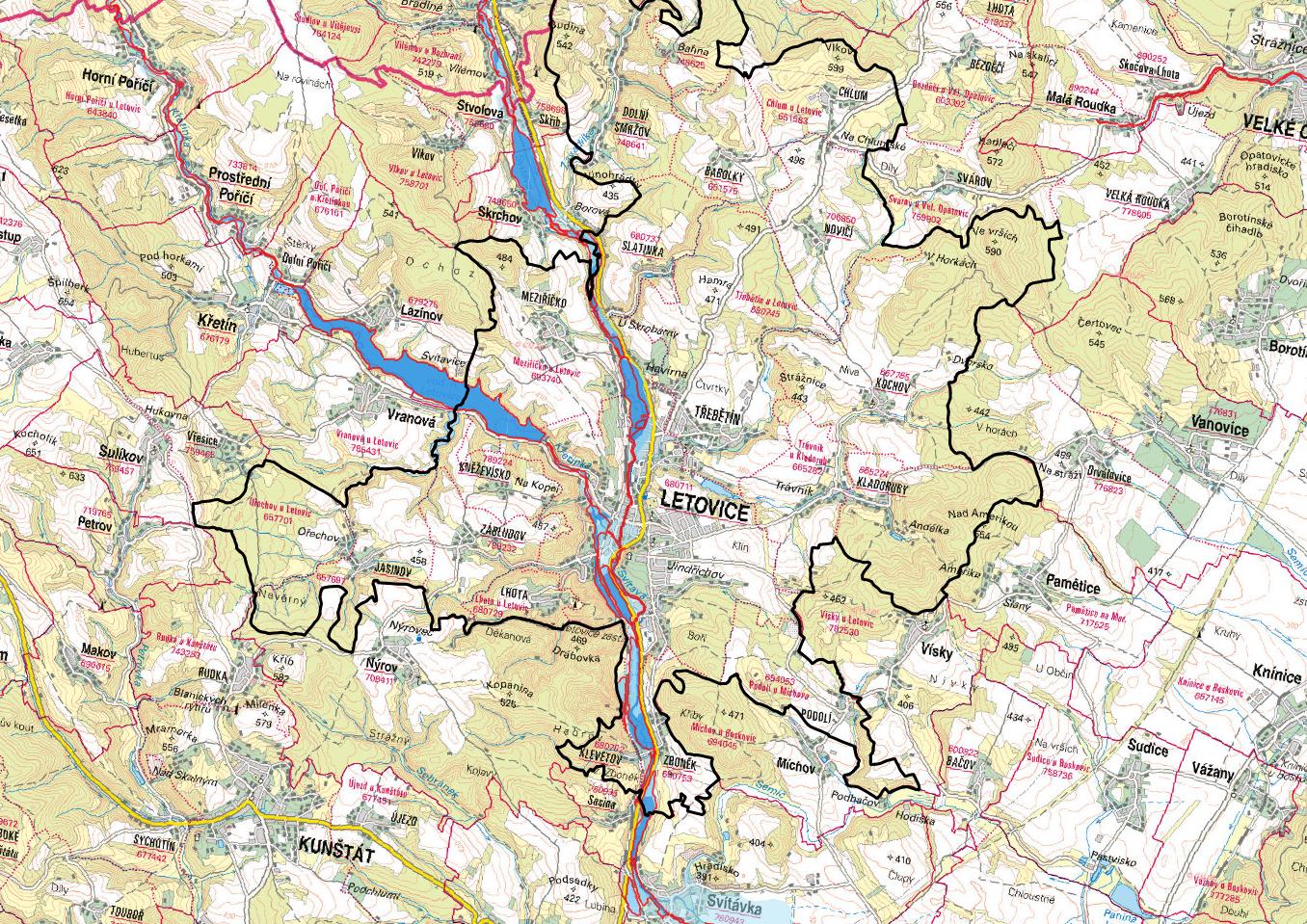

Mapa stanovených záplavových území pro město Letovice

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze předpokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Místa omezující odtokové poměry na území města tvoří zejména mosty, lávky, jezy, či počátky zatrubnění vodních toků. Ve všech těchto místech se může hromadit nánosový materiál a tím omezit průchodnost vodního toku.

Místa omezující odtokové poměry na území města Letovice

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Při intenzivních lokálních srážkách jsou některé části města ohrožovány splachy z polí, kde jsou navíc pěstovány širokořádkové plodiny, jako je například kukuřice, které tomuto splachu nebrání, naopak tomuto splachu z polí napomáhají. Na území města Letovice bylo stanoveno sedm ohrožených míst.

Místa ohrožená přívalovou povodní na území města Letovice

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla také Výzkumným ústavem vodohospodářským, v.v.i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.

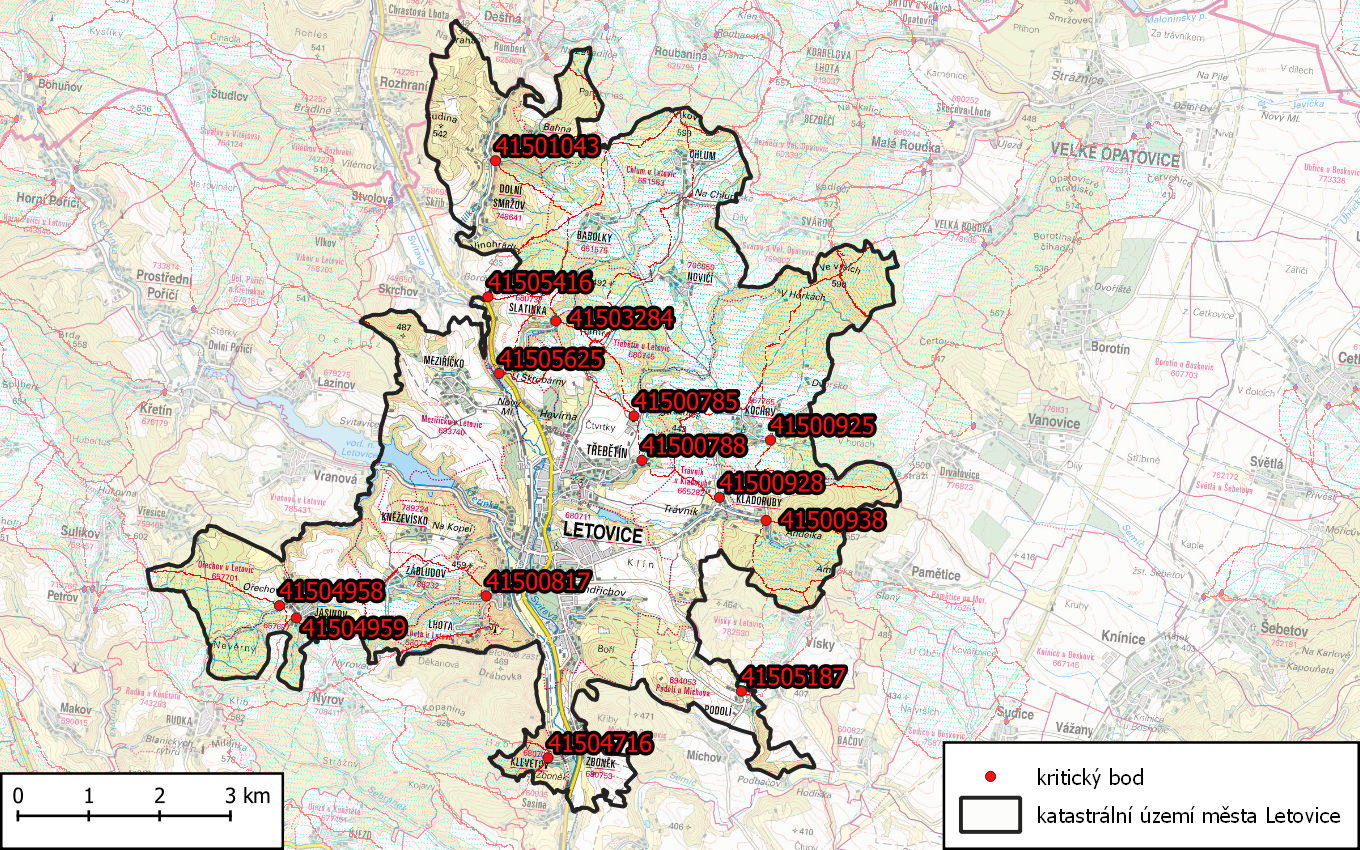

Zhodnocení vzniku přívalových povodní na území města Letovice metodou kritických bodů

Na území města Letovice bylo stanoveno 14 kritických bodů.

 Charakteristika kritických bodů na území města Letovice

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území města Letovice. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

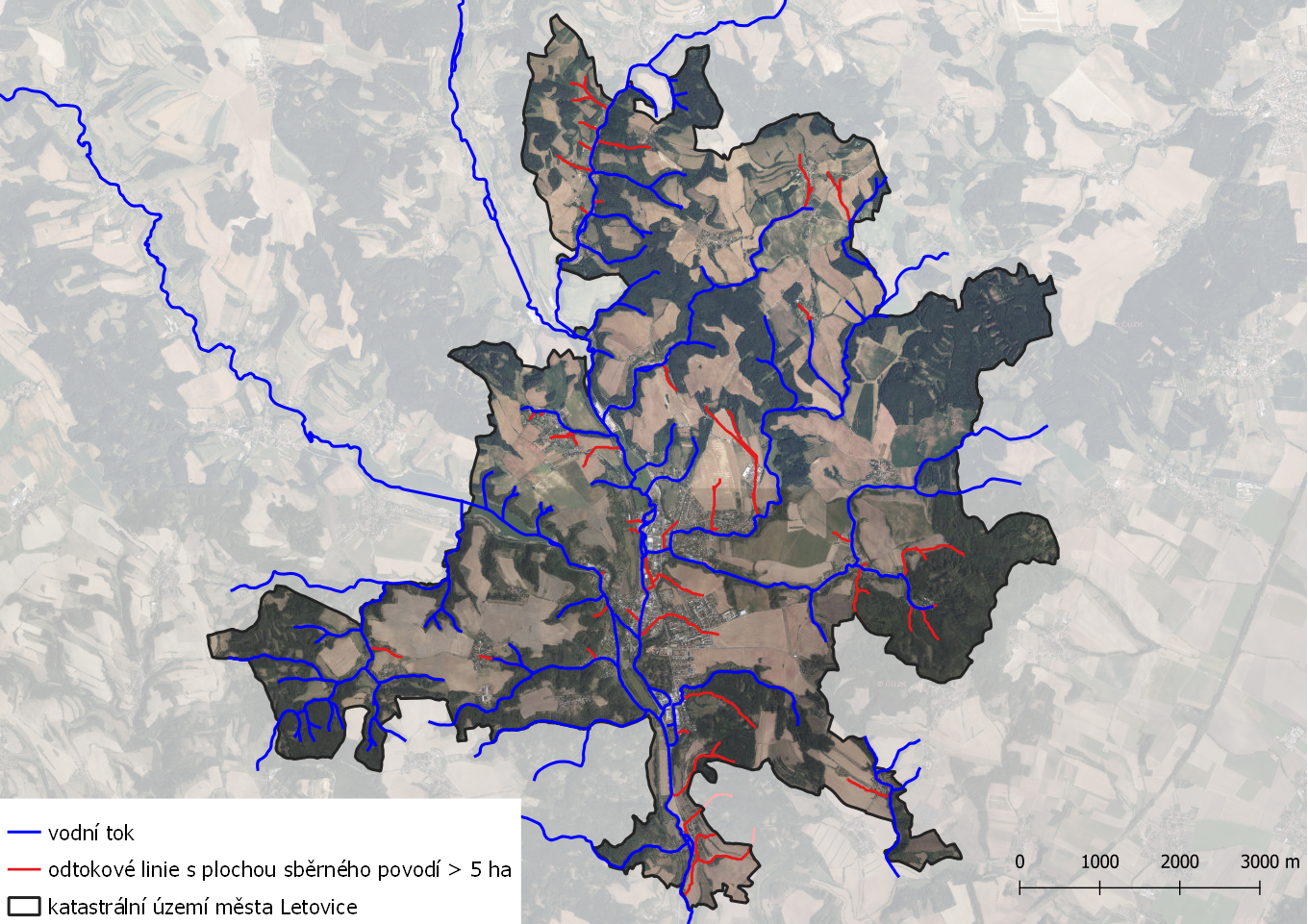

Odtokové linie s plochou sběrného povodí > 5 ha na území města Letovice

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Celý tok řeky Svitavy patří do seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, do téhož seznamu patří i řeka Křetínka na úseku Svojanov - Letovice, přičemž řeka Křetínka je pod hrází do jisté míry chráněna vodní nádrží Letovice. Je ovšem nutné, zejména v období tání, věnovat zvýšenou pozornost těmto vodním tokům po celé délce, zejména pak všem mostům a lávkám přes koryto vodoteče.

Při chodu ledů si musí povodňové hlídky udržovat přehled o situaci na všech tocích. Voda totiž vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Místa výskytu ledových jevů na území města Letovice

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům

Na území města Letovice se nachází dvě vodní nádrže - VD Letovice (I. kat. TBD)  a Letovický rybník (IV. kat. TBD)  a jeden malý rybník ve Slatince .

Významným vodním dílem zajišťujícím protipovodňovou ochranu města jsou stavidla na náhonu řeky Svitavy. Manipulace se stavidly na náhonu se řídí vlastním manipulačním řádem a zajišťuje ji Povodí Moravy, s. p. Při zahrazení obou stavidel však nastane problém se zatápěním koryta náhonu vnitřními vodami. V tomto případě je nutné co nejdříve zahájit okamžité odčerpávání vnitřních vod, které zajistí povodňová komise města Letovice v součinnosti s SDH Letovice (velitel: Leinveber Martin - tel.: 607 116 577) nebo HZS JMK.

Dále se v Letovicích na vodním toku Svitava nachází čtyři pohyblivé jezy, které mají stanovené vlastní manipulační řády.

Vodní nádrž Letovice

Provozovatel: Povodí Moravy, s. p. - závod Dyje, tel.: 565 382 602

Nádrž I. kategorie TBD

Vodní nádrž leží na řece Křetínce, asi tři kilometry před jejím soutokem se Svitavou. Samotná stavba se uskutečnila v letech 1972 - 1976. Hlavním důvodem stavby bylo zmírnění dopadů odběru podzemní vody pro Brno na průtokový režim ve Svitavě. Povodí nad touto nádrží se rozkládá na ploše 126 km² a dlouhodobý průměrný průtok v profilu nádrže přesahuje 0,6 m³/s. Hráz byla založena na skalním podloží tvořeném rulami a amfiboly.

Hráz nádrže je zemní sypaná se středním jílovým těsněním, které navazuje na 174 metrů dlouhou jednořadou patrovou injekční clonu v ose hráze. Má lichoběžníkový profil, je přímá a na koruně je pět metrů široká vozovka, sloužící výhradně pro potřeby správce vodního díla. Návodní líc je opevněn hrubým štěrkem, vzdušný líc je zasypán humusem a oset. Hráz je vysoká 28,5 metru nade dnem údolí a 126 metrů dlouhá. U pravého břehu hráze se nachází 31,5 metru vysoká odběrná věž, která je přístupná po ocelové lávce a jsou z ní ovládány odtoky z nádrže a odběry vody. Celkový objem nádrže je více než 11,6 mil. m³ vody a zatopená plocha dosahuje téměř 111 hektarů.

Hlavním účelem vodního díla je nadlepšování průtoků v řece Svitavě, ochuzené odběry podzemní vody pro město Brno v prostoru Březová – Brněnec. Dále pak zajištění minimálních průtoku v řece, umožnění rekreace, sportovního rybářství a zachycení povodňových průtoků. Dvě spodní výpustná potrubí o průměru 700 mm vedou ve štole dlouhé 121 metrů pod hráz a jsou na ně napojeny turbíny v malé vodní elektrárně.

 Základní údaje

Stavidla SO4 ř. km 0,219 a SO5 ř. km 0,035 v korytě náhonu řeky Svitavy

Provozovatel: Povodí Moravy, s. p. - závod Dyje, tel.: 565 382 602

Dílo IV. kategorie TBD

Účelem stavidel na náhonu je zabránění průniku zvýšených povodňových průtoků z řeky Křetínky a Svitavy do zastavěného území. Vodní dílo se skládá ze tří samostatných stavidel umístěných na obou stranách náhonu (stavidla SO4 a SO5 a provizorní stavidlo Křetínka).

Stavidlo SO4 se nachází v těsné blízkosti drážního tělesa v ř. km 0,035. Jedná se o stavidlovou ocelovou tabuli o rozměrech 4x1,2 m. Výška maximální hladiny před stavidlem SO4 je stanovena na kótě o 50 cm nižší než kóta koruny valu terénních úprav. Tato kóta je na objektu vyznačena značkou. Účelem stavidla je zabránění průniku zvýšených povodňových průtoků z řeky Křetínky za železniční val.

Stavidlo SO5 je umístěno na soutoku náhonu (ř. km 0,219) a řeky Svitavy. Konstrukce stavidla sestává ze dvou hradících tabulí o šířce 2190 mm a výšce 2500 mm. Tabule se ovládají ručně pomocí cévových tyčí. Křídla stavidla jsou zavázána do upraveného břehového terénu - tato úprava byla na náhonu provedena v roce 2011 a byla součástí rekonstrukce stavidla SO4 a vybudováním stavidla SO5.
Ve vzdálenosti 4730 mm z obou stran stavidla je koryto opevněno kamennou dlažbou. Výška maximální hladiny před stavidlem SO5 je stanovena na kótě o 50 cm nižší než výšková kóta koruny valu terénních úprav. Tato kóta je vyznačena na objektu značkou. Účelem stavidla SO5 je zabránění průniku zvýšených povodňových průtoků z řeky Svitavy na území za ochranným valem, do intravilánu města Letovice.
Mezi hradícími tabulemi na betonové konstrukci objektu je umístěno automatické měřící zařízení před stavidlem ze strany Svitavy. Automatické měřící zařízení nepřetržitě sleduje hladinu a je schopno při překročení mezní hladiny odeslat varovnou SMS zprávu, dále veškeré výšky hladin zaznamenává a odesílá do databáze serveru VHD Povodí Moravy, s. p.

Provizorní stavidlo Křetínka má při zvýšených odtocích z VD Letovice za úkol zmírnit podmáčení pozemků mezi nátokem z Křetínky a stavidlem SO4. Stavidlo sestává ze dvou U profilů, do nichž je zasunuta hradící konstrukce.

Letovický rybník

Provozovatel: Město Letovice, tel.: 516 482 252

Letovický rybník je vodní dílo IV. kategorie a nachází se nedaleko letovického koupaliště. Byl zbudován v roce 1964 na vodním toku Kladorubka. Průměrná hloubka se uvádí 5,5 metru při ploše 3,5 hektaru.

Seznam vodních děl ovlivňujících odtokové poměry na území města Letovice

 Vodní díla

Protipovodňová opatření

Za největší protipovodňové opatření lze považovat vodní nádrž Letovice, která pohlcuje případnou povodňovou vlnu na řece Křetínce. Pro převádění povodňových průtoků má nádrž boční nehrazený přeliv s přelivnou hranou dlouhou 26,6 metru, který je při maximální hladině schopen převést až 50 m³ za vteřinu. Betonový skluz téměř 90 metrů dlouhý ústí do 3 metry hlubokého vývaru. Přehrada byla vystavena zatěžkávací zkoušce při extrémní povodni v roce 1997. Přítok do nádrže dosáhl 39 m³ za vteřinu, a přestože nádrž nemá ochrannou funkci, podařilo se jí snížit kulminační průtok povodně na 35 m³ za vteřinu. Došlo však k poškození koryta pod nádrží včetně měrného profilu.

V roce 2012 byla v Letovicích dokončena protipovodňová opatření právě na řece Svitavě a části řeky Křetínky v délce více než 2,3 km. Tato opatření by měla centrum města chránit až před stoletými průtoky. V rámci tohoto opatření se provedla úprava břehů a vybudování opěrných zídek, odstranění nánosů a náletových dřevin. Bylo rekonstruováno stávající stavidlo a vystavěno nové stavidlo v korytě náhonu spojujícího Křetínku a Svitavu. Stavidlo u ústí náhonu do řeky Svitavy je vybaveno také vodočetnou latí a automatickým hladinoměrem. Manipulace se stavidly na mlýnském náhonu Svitavy se řídí manipulačním řádem - Manipulační řád pro stavidla SO4 ř. km 0,219 a SO5 ř. km 0,035 v korytě náhonu řeky Svitavy.

V roce 2022 byla dokončena stavba přehrážky západně od Klevetova (investor Lesy ČR, s. p.), druhá část stavby (zkapacitnění vodního toku) nebyla kvůli financím realizována. Dále probíhají protipovodňové úpravy na Zábludovském potoku (investorem jsou Lesy ČR, s. p.), kdy probíhá stavba přehrážky a zkapacitnění vodního koryta mezi ulicemi Podlesí a Lesná, předpoklad ukončení prací je léto 2023. Dojde ke zkapacitnění stávajícího propustku a tím i ochraně přilehlých objektů a stávající komunikace, na které tak zůstane během povodňových situací zajištěna sjízdnost.

Protipovodňová opatření na území města Letovice
