Odtokové poměry
Na správním území obce Malé Svatoňovice není vyhlášeno záplavové území pro žádný vodní tok.
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Odtokové poměry Lesního potoka jsou i přes malou vodnatost toku relativně ztížené, což je dáno především zatrubněním potoka v celém zastavěném území sídla s průtokem omezeným kapacitou potrubí. Dále před železniční tratí je koryto zanášeno naplaveninami, trávou a jiným odpadem a nedostatečnou údržbou.
Odtokové poměry Strážkovického potoka jsou ovlivněny četnými a dlouhými úseky zatrubnění potoka s průtokem omezeným kapacitou potrubí, dále zarůstáním koryta drobným náletem, travou apod. a poměrně úzkým a mělkým korytem v nezatrubněných úsecích toku.
Při terénním průzkumu koryt vodních toků na území obce Malé Svatoňovice bylo identifikováno několik kritických míst omezující odtokové poměry:
Místa omezující odtokové poměry na území obce Malé Svatoňovice
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Místa možné akumulace vody z extrémních srážek, kde může dojít k ohrožení objektů jsou:
k. ú. Malé Svatoňovice
k. ú. Petrovice u Strážkovic
- plocha kolem tektonického zlomu a sousedící zemědělské pozemky na západním okraji k. ú. (vše současně z části na k. ú. Velké Svatoňovice)
- zahrádkářská kolonie v údolí nad tělesem železniční trati Jaroměř – Trutnov
- prudce se svažující plochy vpravo od MK – Schejbalova
- horní a střední část MK – Na hřebeni až po MK – K Idě
k. ú. Strážkovice v Podkrkonoší
- louky a pastvina nad silnicí III/301 4 vlevo ve směru jízdy Malé Svatoňovice - Jívka
- strmá stráň nad levým břehem Petrovického potoka pod silnicí III/ 301 4 vpravo ve směru jízdy Malé Svatoňovice - Jívka
k. ú. Odolov
- obě strany hlubokého terénního zářezu podél MK - Chalupářská nad silnicí III/301 4 vlevo ve směru jízdy Malé Svatoňovice - Jívka
- stráň pod silnicí III/301 4 vpravo ve směru jízdy Malé Svatoňovice – Jívka, spadající k dolní části pravé strany MK - Strážkovická (náves)
- stráně od centra Odolova, spadající až k železniční trati Jaroměř – Trutnov
Místa ohrožená přívalovou povodní na území obce Malé Svatoňovice
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.
Na území obce Malé Svatoňovice nebyly stanoveny kritické body.

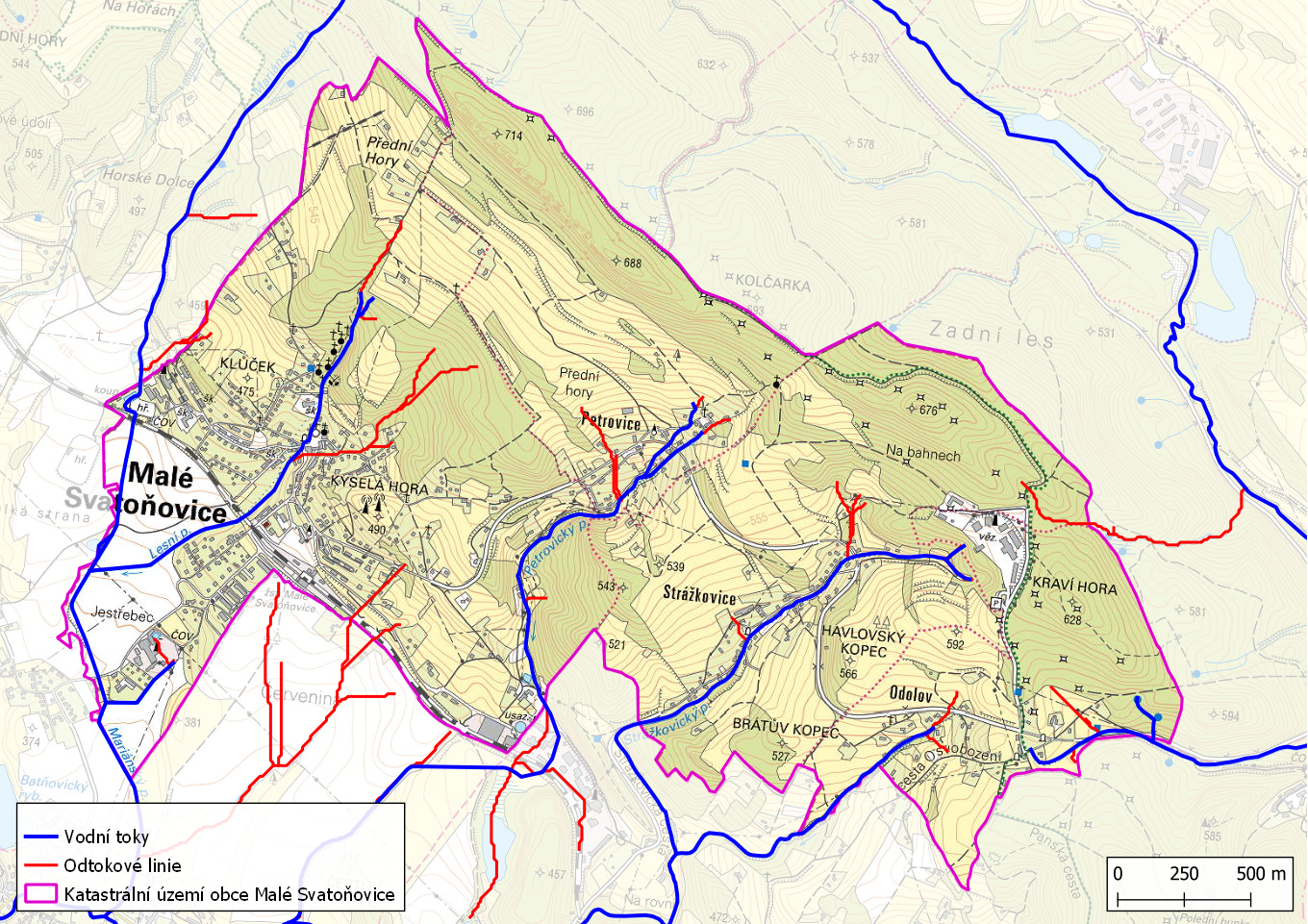

Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Malé Svatoňovice. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.
Odtokové linie na území obce Malé Svatoňovice
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného ČHMÚ, nepatří žádný vodní tok na správním území obce mezi místa s častým výskytem ledových jevů. I přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryta vodotečí. Při chodu ledů musí povodňové hlídky sledovat celé toky. Vlivem chodu ledů a tvorby ledových bariér může tok vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Malé Svatoňovice
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce se nenachází vodní dílo, které by mělo vliv na odtokové poměry.
Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Malé Svatoňovice
