Odtokové poměry
Vodní tok Berounka má na území města Řevnice oficiálně stanovené záplavové území vyhlášené Krajským úřadem Středočeského kraje včetně aktivní zóny v úseku ř. km 7,360 - 81,100, které nabývá účinnosti od 15. 1. 2007 (č. j. 00878/2007/OŽP-Bab) a také v úseku Toto ZÚ při Q100 výrazně zasahuje do zastavěného území města. Na pravém břehu řeky zejména v prostoru mezi železniční tratí a Berounkou, a také za železniční tratí mezi Pražskou a Tyršovou ulicí. Na levém břehu řeky je při Q100 významně ohrožen prostor mezi ulicí Mořinskou a řekou. Toto ZÚ bylo později aktualizováno vyhlášením ZÚ v úseku ř. km 9,80–30,75, které nabylo platnosti dne 10. 5. 2012 (č. j. 068224/2012/KUSK/OŽP-Bab).
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny toku Kejná. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích, zejména v korytech drobných toků, ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky.
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
V intravilánu města Řevnice se nachází velké množství mostků, lávek a prospustků, zejména na vodních tocích Kejná, Nezabudickém potoce a Moklickém potoce. Vzhledem k jejich dostatečné kapacitě by však u žádného z těchto objektů na tocích nemělo dojít k ucpání splaveninami v případě přívalových srážek.
Místa omezující odtokové poměry na území města Řevnice
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Vzhledem ke sklonitosti jižní části katastru jsou povodí toků na území města Řevnice značně náchylné k bleskovým povodním z přívalových dešťů. Na území města Řevnice bylo na základě terénního průzkumu a analýzy území stanoveno jedno místo, které je výrazně ohroženo přívalovou povodní.
Jedná se o lokalitu na vodním toku Kejná v severovýchodní části katastru města, cca na ř. km 0,450. Vodní tok Kejná je po většinu roku typický minimálními průtoky, avšak v případě přívalových srážek může dojít k jeho vybřežení a ohrožení přilehlých objektů. Situaci v případě povodí Kejné ještě značně komplikuje těleso železniční trati, která v případě přívalové povodně na Kejné tvoří překážku v proudění do recipientu – řeky Berounky. V této oblasti hrozí následující tři kritické scénáře povodňového ohrožení této části města, každý ze scénářů s sebou nese různé dopady a vyžaduje jiný přístup. Důležitou roli zde hraje mobilní protipovodňové hrazení, které může být v případě povodně instalováno pod železničním mostem, více dále v podkap. Protipovodňová opatření.
- Přirozená povodeň na řece Berouce – povodeň způsobená jarním táním nebo vydatnými dešti v povodí Berounky. Při této povodni dochází již při Q5 k ohrožení nemovitostí v blízkosti řeky a mělo by dojít k uzavření průchodu pod železničním mostem v ulici U Viaduktu za účelem ochrany zástavby za železniční tratí. Tuto problematiku řeší Manipulační řád mobilní protipovodňové stěny a stavidlového uzávěru.
- Lokální přívalová povodeň na Kejné – v případě lokálních přívalových srážek není koryto Kejné v intravilánu dostatečně kapacitní. Situaci komplikuje také přítok vody z dešťové kanalizace města Řevnice, která vede podél železničního tělesa kolmo k ulici U Viaduktu. Může dojít k naplnění koryta Kejné, především zatrubněných částí toku a k následnému vybřežení a ohrožení přilehlých nemovitostí.
- Přívalová povodeň na Berounce a současně lokální přívalová povodeň na Kejné – kombinace dříve zmíněných scénářů je nejméně příznivým scénářem, kdy i přes uzavření podchodu pod železniční tratí dochází k zaplavování nemovitostí za tratí z důvodu vybřežení Kejné. Tento problém by mohl částečně řešit navržený suchý poldr v lokalitě V Tůních, více viz níže Protipovodňová opatření.
Místa ohrožení přívalovou povodní na území města Řevnice
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1:500 000.

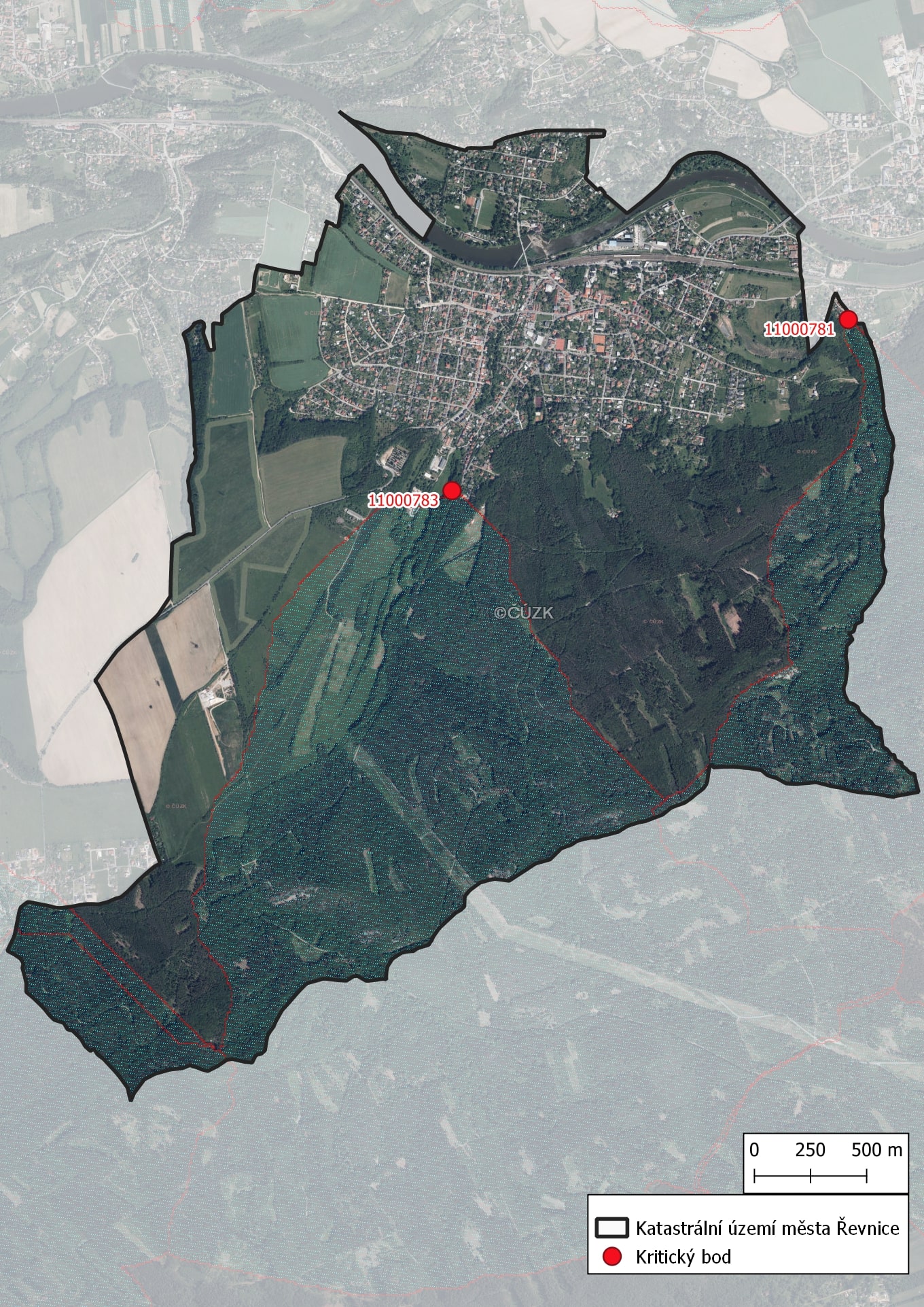

Zhodnocení vzniku přívalových povodní na území města Řevnice metodou kritických bodů
Na území města Řevnice byly stanoveny dva kritické body:
Charakteristika kritických bodů na území města Řevnice
| Kritický bod | Průměrný sklon | Podíl orné půdy | Plocha povodí kritického bodu |
| 11000781 | 18,108 % | 0,000 % | 240,03 ha |
| 11000783 | 15,149 % | 0,092 % | 669,60 ha |
Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území města Řevnice. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

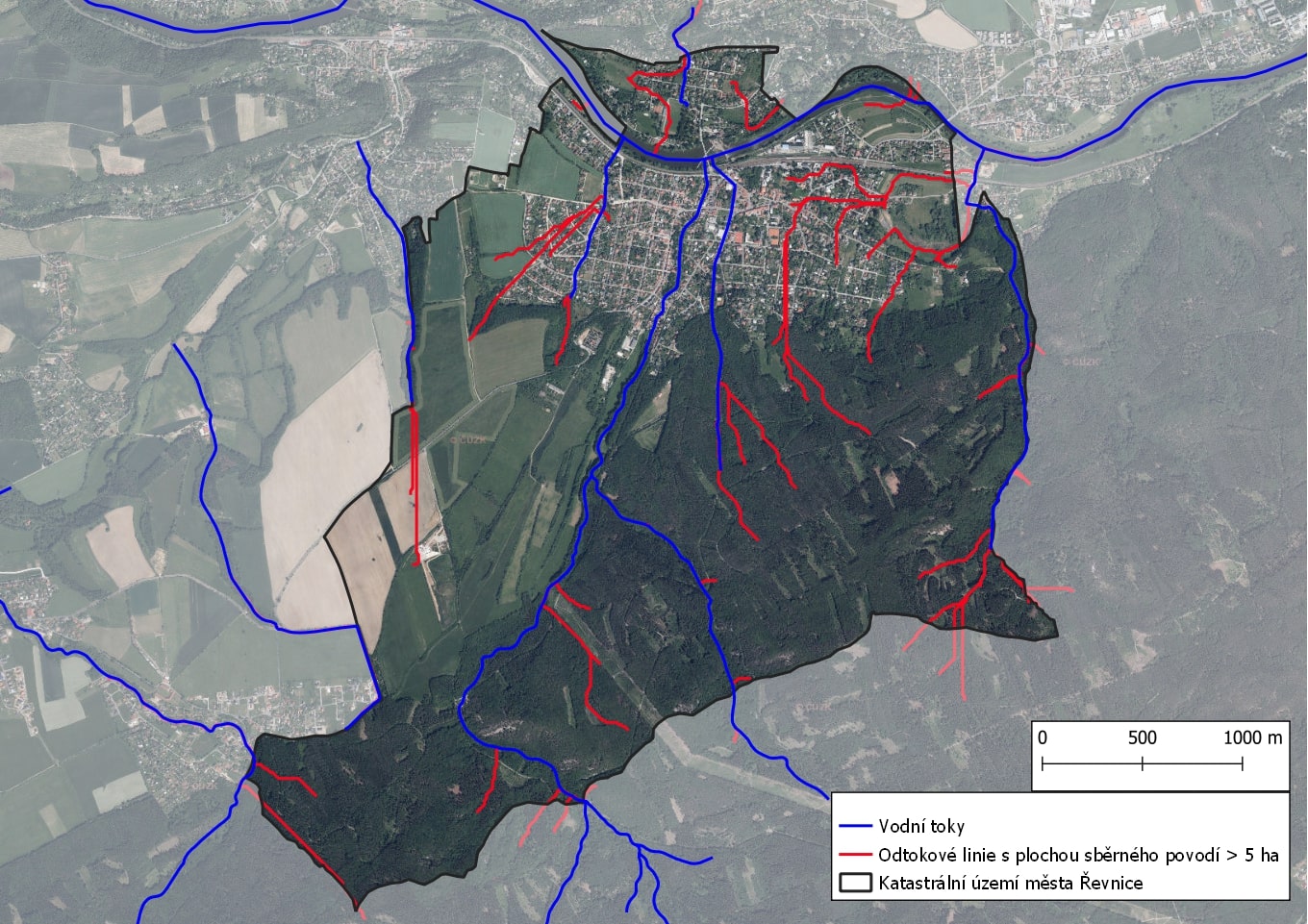

Odtokové linie s plochou sběrného povodí > 5 ha na území města Řevnice
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území města Řevnice mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto toku. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území města Řevnice
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území města Řevnice se nachází 3 vodní nádrže v zalesněné části katastru města. Tyto vodní díla však výrazně neovlivňují odtokové poměry a povodňovou situaci na území města. Dále se na území města nachází jez na řece Berounce v ř. km 19,27, který byl v roce 2019 rekonstruován.
Seznam vodních děl ovlivňujících odtokové poměry na území města Řevnice
Protipovodňová opatření
Na území města Řevnice a v jeho okolí bylo v minulosti vybudováno několik protipovodňových opatření pro snížení dopadů povodní v katastru města. Jedná se o:
Protipovodňové klapky – jsou umístěny na pěti místech na výtoku z kanalizace města.
Mobilní protipovodňovou uzávěru – je umístěna v katastru sousední obce Lety v tělese železničního mostu. Toto opatření by mělo přispět k lepšímu zvládnutí krizové situace a ke snížení škod při přirozené povodni na řece Berounce nebo při přívalové povodni na vodním toku Kejná.
Zemní val na pravém břehu Berounky – val plní funkci protipovodňové ochrany města, v současné době je po jeho koruně vedena cyklostezka. Zároveň je plánováno jeho navýšení, současná kapacita je cca do Q20.
Uzávěr na Kejné – jedná se o stavidlový uzávěr hradící otvor o rozměrech 1,5 x 1,6 m. Je umístěn v katastru obce Lety, ale slouží k ochraně nemovitostí v katastru města Řevnice při přirozené povodni na Berounce.
Suchý poldr – plánovaný poldr v místě slepého ramene Berounky může sloužit jako přírodě blízké protipovodňové opatření, které přispěje k řešení problémů s přívalovými povodněmi na vodním toku Kejná. Obnova mokřadu a tůní by také přispěla ke zvýšení ekologické stability v této lokalitě.
Navýšení pravého břehu řeky Berounky – jedná se o navýšení stávajícího zemního valu, jehož kapacita dosahuje cca Q20. Délka úseku je 486 m s proměnným navýšením nad stávající zemní val, max. o 1,8 m.
Pískovna – jedná se o soubor opatření za účelem likvidace dešťových vod na levém břehu Berounky v okolí pískovny. Je zde navržena trasa dešťové kanalizace, retenční plocha pro zasakování srážkových vod v prostoru bývalé pískovny a revitalizace pískovny.
Svodné a záchytné příkopy – účelem těchto příkopů by mělo být zachycení, soustředěné odvádění a zasakování vody v případě lokálních přívalových srážek. Jejich umístění je navrženo hned v několika lokalitách v zalesněné jižní části katastru města. Jedná se o lokality: Pod Lesem, V Úvoze, Od Sochorových rybníčků a Na Výšině.
Ochrana ČOV – stávající zemní val je pro zajištění ochrany na Q100 nedostatečný a je nutné navýšení jeho koruny.
Pro protipovodňová opatření mobilní protipovodňové hrazení a stavidlový uzávěr je vytvořen manipulační řád. Ten určuje součinnost včasné manipulace s vodními díly při přirozené povodni na Berounce a přívalové povodni na Kejné.
Protipovodňová opatření na území města Řevnice
Protipovodňová opatření města Řevnice
| Název | Stav | Katastr | Popis |
| Protipovodňové klapky | Vybudované | Řevnice | Pět zpětných klapek umístěných na výtocích z kanalizace. |
| Mobilní protipovodňová uzávěra | Vybudované | Lety u Dobřichovic | Povodňová ochrana území města Řevnice při přirozené povodni na Berounce nebo při přívalové povodni na Kejné. |
| Zemní val na pravém břehu Berounky | Vybudované | Řevnice | Povodňová ochrana území města při přirozené povodni na Berounce cca do Q20. |
| Uzávěr na Kejné | Vybudované | Lety u Dobřichovic | Stavidlový uzávěr k ochraně přilehlých nemovitostí při přirozené povodni na Berounce. |
| Suchý poldr | Plánované | Řevnice/Lety u Dobřichovic | Suchá nádrž v místě slepého ramene Berounky určená ke koncentraci dešťových vod v případě lokálních přívalových srážek v povodí Kejné. |
| Navýšení pravého břehu Berounky | Plánované | Řevnice | Jedná se o navýšení stávajícího zemního valu max. o 1,8 m. |
| Pískovna | Plánované | Řevnice | Jedná se o soubor opatření za účelem likvidace dešťových vod na levém břehu Berounky v okolí bývalé pískovny. |
| Svodné a záchytné příkopy | Plánované | Řevnice | Opatření k zachycení přívalových srážek v zalesněné jižní části katastru města. |
| Ochrana ČOV | Plánované | Lety u Dobřichovic | Zemní val pro zajištění ochrany na Q100. |
