Hydrologické údaje
Základní údaje o vodních tocích na území městyse Štěpánov nad Svratkou
Mezi nejvýznamnější vodní toky na území městyse patří Svratka, Hodonínka, Vrtěžířský potok, Lázovský potok, Lesoňovický potok a Záskalský potok.
Svratka
Největší levobřežní přítok Dyje, kterým je Svratka, pramení severně od Žďáru nad Sázavou u obce Cikháj na jihozápadním úbočí Žákovy hory ve výšce 823 m n. m. Odtud teče nejprve severovýchodním směrem až po obec Borovnice, načeš pokračuje jihovýchodním směrem k Brnu. Až po Veverskou Bítýšku protéká většinou úzkým údolím s vysokými úbočími, kde údolní dno nepřesahuje šířku několika set metrů. Pod Brnem vtéká do nížinné oblasti Dyjskosvrateckého úvalu.
Svratka protéká území městyse od ř. km 100,495 do ř. km 104,760, tj. 4,26 km.
Nad obcí Ujčov koryto Svratky meandruje přirozeným způsobem v širokém údolí a oba břehy s polními pozemky jsou inundačním územím. Pod městysem Štěpánov nad Svratkou je na konvexním levém břehu vybudována nová čistírna odpadních vod tak, že by neměla být při povodních zaplavována, neboť je její areál převýšen nad okolní terén. V ř. km 101,750 je do Svratky na levém břehu zaústěn tok Hodonínka v místě těsně pod provizorním příčným prahem z kamenů, který mírně vzdouvá malé vody do rybníku v Olešničce vybudovaného na pravém konvexním břehu. Nátok vody je zajištěn hrazeným trubním vtokem DN 400 s česlemi. Výtok z rybníku je přes bezpečnostní přeliv z dluží na konci kovexy. V místě, kde se koryto Svratky přimyká ke státní silnici, je zaústěn na pravém břehu přítok - Vrtěžířský potok. Tok řeky je pak dále na pravém břehu lemován silnicí a na zvýšeném levém břehu je zástavba s výrobními a skladovacími plochami Železáren Štěpánov. Vjezd do areálu železáren je přes Svratku v ř. km 102,042 po ocelovém příhradovém mostu s jedním polem. V ř. km 102,228 křižuje tok vysoký silniční most č. e. 19-085 o třech polích, který prakticky neovlivňuje povodňové hladiny.
Asi 200 m nad silničním mostem byl v r. 1974 na toku v ř. km 102,335 vybudován pevný spádový stupeň, který stabilizuje dno toku a současně mírně vzdouvá nízké průtoky a vytváří nad profilem klidnou hladinu - vodní zrcadlo. Stupeň je postaven z betonu obloženého kamenem. Přelivná hrana má délku cca 22 m na kótě 339,84 m n.m. Pod a nad stupněm je dno opevněno kamennou dlažbou v délce cca 3 m. Pro převádění velkých vod je tento práh bezvýznamný a na hladiny povodňových průtoků nemá prakticky vliv. Krátce nad stupněm se v ř. km 102,494 nachází starý cestní most, který zpřístupňuje zástavbu na levém břehu. Nosným prvkem jsou po poškození mostu ocelové I nosníky a na pravém břehu ještě zůstaly dva klenuté inundační otvory. Na spodním konci dalšího meandru nad cestním mostem stával v ř. km 102,596 šikmý srubokamenný jez, který je již v dnešní době rozebrán a ve dně jsou jen jeho pozůstatky, které vytvářejí pouze místní příčný práh ve dně. Náhon na levém břehu je již rovněž zrušen a zasypán. Jez i náhon byl v 80-tých letech spravován n. p. MEZ Štěpánov.
Dále proti toku Svratka protéká při konkávní straně podél paty strmého zalesněného svahu a levobřežní konvexní břeh s lučními pozemky za zahrádkami u rodinných domků je zaplavován větší vodou. Na pravém břehu je vyústěn odpad z mlýnského náhonu. Asi 50 m nad bývalým jezem je na pravém břehu zaústěn v ř. km 103,494 Lesoňovický potok. Koryto Svratky je ve směru proti toku neohrázované, takže pravobřežní pozemky jsou mezi tokem a silničním náspem při povodních částečně zaplavovány. V ř. km 103,898 křižuje Svratku silnice ve směru do Víru, na které se v lokalitě Borovec nad Štěpánovem nachází železobetonový most o třech polích s ocelovými I nosníky. Most má sice původní širší dělící podpěry vyzděné z kamenů, ale průtočný profil je dostačující.
V lokalitě Pod Horou cca o 400 m výše proti toku je k několika rodinným domkům osazen přes Svratku v ř. km 104,295 hospodářský mostek s ocelovými nosníky, které jsou uprostřed podepřeny stojkami z ocelových trub. Na levém břehu těsně u mostku je postaven zděný objekt garáže, který může být při velké vodě obtékán a případně podemlet a porušen. V lokalitě Hamry je do Svratky v ř. km 104,671 zaústěn pravobřežní bezejmenný přítok a nad ním v ř. km 104,654 je k rodinným domům na pravém břehu situována ocelová lávka pro pěší o třech polích. Levobřežní dělící podpěra je ve svahu koryta betonová a uprostřed kynety je dělící podpěra z ocelových trub.
Základní hydrologické charakteristiky vodního toku Svratka
| Místo profilu | Plocha povodí | Qa [m3/s] | N-leté průtoky [m3/s] | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 5 | 10 | 20 | 50 | 100 | |||
| Hlásný profil kat. A Vír - pod přehr., Svratka | 486,55 | 3,61 | 31,5 | 38,5 | 50,3 | 61,2 | 70,1 | 93,2 | 110,0 |
| Svratka - U Borovce | 519,21 | -- | 34,5 | 45 | 59,5 | 71,5 | 83,5 | 100 | 112,5 |
| Svratka nad soutokem s Nedvědičkou | 625,56 | -- | 39,5 | 53 | 71,5 | 86,5 | 102 | 123 | 140 |
Hodonínka
Hodonínka zaúsťuje do Svratky z levého břehu v ř. km 101,750. Celková délka Hodonínky na území městyse je cca 2,050 km. U silničního mostu v ř. km 2,030 je hranice katastrálních území městyse Štěpánov nad Svratkou a obce Hodonín. Větší část toku protéká zastavěným územím městyse, kde se nachází několik objektů. Podél levého břehu vede státní silnice I/19.
Km 0,000 – 0,540
V tomto úseku je Hodonínka upravena do lichoběžníku o šířce dna 5 – 6 m a hloubce profilu 1,3 – 1,5 m. Svahy jsou opevněny lomovým kamenem. V tomto úseku se nachází dva pevné stupně. V ř. km 0,155 je silniční betonový most o šířce 6 m a výšce otvoru 1,6 m, Celková šířka mostu v koruně je cca 7 m. Na obou březích se nachází zástavba a na levém břehu dále areál železáren. Místy dosahuje oplocení až ke břehu toku.
Km 0,540 – 1,180
V ř. km 0,540 je silniční most na silnici I/19. Silniční betonový most je o šířce cca 7 m, výška otvoru cca 2 m, výška mostovky cca 0,9 m. Délka mostu je cca 25 m. Po levém břehu vede státní silnice, kdy svah toku u silnice je mírně vyšší než svah na pravém břehu. V tomto úseku je také koryto upraveno. Koryto tvoří jednoduchý lichoběžník o šířce dna cca 7,5 – 8 m, hloubka profilu je cca 2 m, sklon svahů 1 : 1. Svahy jsou opevněny lomovým kamenem do betonu, dále jsou svahy osety. Na pravém břehu je po celé délce umístěna zástavba části městyse. V tomto úseku je umístěno několik stabilizačních stupňů různých výšek. V ř. km 0,909 je vybudována ocelová lávka ucítěna cca 2,2 m nad korytem. U lávky je další pevný stupeň.
Km 1,180 – 2,050
V ř. km 1,180 je umístěn přístupový mostek z ocelových nosníků. Mostek je cca 1,6 m nade dnem Hodonínky. Břehy jsou zpevněny kamenným záhozem. Hodonínka protéká územím, kde hlavně na levém břehu jsou umístěny rekreační objekty, v menší míře jsou na břehu pravém. V ř. km 1,790 je přes potok přístupový mostek z ocelových nosníků a dřevěných trámců. Na pravém břehu jsou chaty, na levém břehu parkoviště. Koryto je nad mostkem dost hluboké. V ř. km 1,900 je dřevěná lávka, v korytě je několik pevných stupňů. V ř. km 2,030 je silniční klenbový most.
Vrtěžířský potok
Tento potok protéká v horní části nezastavěným územím, převážně zalesněným. Potok zaúsťuje do Svratky v ř. km 101,809 z pravého břehu. Na území městyse Štěpánov nad Svratkou je nejprve malý úsek toku cca 10 m od zaústění do Svratky, pak od ř. km cca 0,020 (od mostku) až po ř. km cca 0,655 je katastrální území Kozlov u Lesonic (patřící k Bystřici nad Pernštejnem). Od ř. km 0,655 až po pramen (ř. km 3,370) protéká potok územím městyse, ale nezastavěným. V ř. km 1,110 zaúsťuje do potoka Lázovský potok, který protéká zastavěným územím místní části Vrtěžíř. Po levém břehu vede silnice do Vrtěžíře. Vrtežířský potok je s větší části neupraveným tokem, až cca 300 m nad soutokem je potokem upraven do jednoduchého lichoběžníku se břehy opevněnými lomovým kamenem. V ř. km 0,020 je silniční most o šířce 6 m a výšce otvoru 1,7 m.
Lázovský potok
Tento levobřežní přítok Vrtěžířského potoka se nachází celý na území městyse Štěpánov nad Svratkou. Celková délka toku je cca 1,540 km. Potok protéká zastavěným územím části Vrtěžíř. Potok je přes zastavěnou část upraven. Výše po toku protéká zalesněným strmým údolím. Nad soutokem v ř. km 0,680 s levobřežním přítokem je Lázovský potok upraven v profilu jednoduchého lichoběžníků z lomového kamene. Pod zástavbou na pravém břehu je betonový stupeň výšky 1,4 m.
V ř. km 0,690 zaúsťuje do potoka bezejmenný přítok, do kterého je staženo několik svodnic z okolních svahů. Na tomto přítoku je v horní části bystřinná přehrážka výšky cca 1,8 m se dvěma otvory. Do prostoru za přehrážkou zaúsťuje zatrubněná svodnice zprava. Pod touto přehrážkou je potok upraven do lichoběžníkového koryta se strmými svahy, která jsou obloženy lomovým kamenem. Šířka koryta ve dně je cca 1 m a hloubka je cca 1 m. Cca 10 m je přístupový šikmý mostek o šířce a výšce 1 m. Pod tímto mostkem zleva zaúsťuje další svodnice. Dále koryto tvoří koryto z lomového kamene se šířkou 2 m a hloubkou 1,4 – 2 m. V ř. km 0,625 je betonový šikmý mostek o šířce a výšce 1 m. U tohoto mostku je napříč přes potok umístěna zastávka, kde je pevný stupeň o výšce cca 2,2 m.
Pod mostkem je potok také upraven do jednoduchého lichoběžníku o šířce dna cca 2 m a proměnlivé výšce koryta 1 – 1,8 m. Cca 40 m je další silniční mostek v ř. km 0,590 o výšce otvoru cca 1,5 m. Pod mostkem pokračuje úprava potoka z lomové kamene, břehy jsou dále porostlé náletovými dřevinami. Po levém břehu vede silnice. V ř. km cca 0,400 se nachází propustek DN 2x 250. Dále již potok až k soutoku s Vrtěžířským potokem pokrčuje v neupraveném korytě se značně zarostlými břehy. Těsně nad soutokem je přístupový mostek s betonových „benešů“.
Lesoňovický potok
Lesoňovický potok pramení v obci Lesoňovice. Územím městyse protéká cca 2,1 km a zaúsťuje do Svratky z pravého břehu v ř. km 103,494. Od zaústění protéká potok zastavěným územím, zejména na levém břehu. Koryto potoka je tvořeno jednoduchým lichoběžníkem, na obou březích je zvýše břeh navážkou, která je výšky až 1,0 m. Koryto a břehy jsou zarostlé náletovými dřevinami. V km 0,220 kříží potok státní silnice silničním mostem. Nad mostem je na pravém břehu objekt školy a na levém břehu místní zástavba. Dále již protéká nezastavěným územím, převážně zalesněným. V ř. km 0,860 je přístupový mostek, kde těsně nad tímto mostkem zaúsťuje bezejmenný potok (svodnice z lesa). Po levém břehu vede státní silnice a těsně kolem potoka lesní cesta, které v ř. km 1,120 křižuje Lesňovický potok. V ř. km 2,075 zaúsťuje pravobřežní lesní svodnice. Nad tímto přítokem hranice městyse vede po levém břehu.
Záskalský potok
Tento potok tvoří hranici mezi městysem Štěpánov nad Svratkou a obcí Koroužné. Vlastní zaústění do Svratky v km 105,228 se nachází na území obce Koroužné. Hranice mezi obcemi přechází střídavě na oba břehy až po km 0,600. Pak potok neprotéká územím městyse. Nad zaústěním jsou umístěny objekty na obou březích. Po pravém břehu sleduje potok silnice. Dále výše po toku jsou místy rozmístěny samostatné objekty. Potok se vrací na území městyse od ř. km 1,2 po ř. km cca 2,1. Zde protéká zalesněným úzkým údolím se silnicí na pravém břehu.

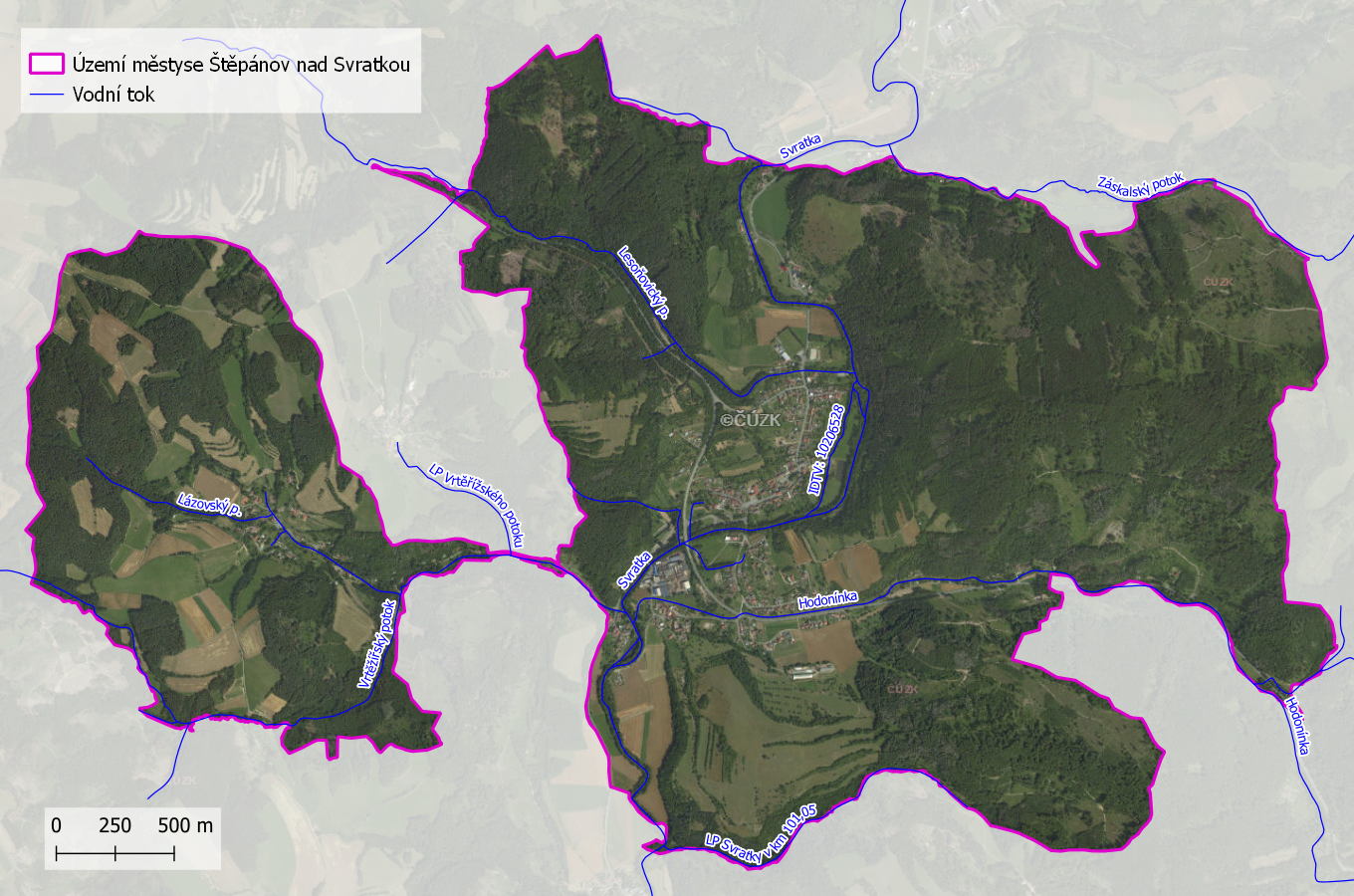

Vodní toky na území městyse Štěpánov nad Svratkou
Základní údaje o vodních dílech na území městyse Štěpánov nad Svratkou
Z vodních nádrží se na území městyse nachází pouze rybník a koupaliště v Olešničce, tato vodní díla významně neovlivňují odtokové poměry na území městyse.
