Odtokové poměry
Pro řeku Jizeru byla na území obce Svijany (ř. km cca 70,000 – 70,800) oficiálně stanovena záplavová území pro průtoky Q5, Q20 a Q100 včetně jejich aktivní zóny a to následovně:
- v úseku ř. km 70,00 – 143,00 bylo stanoveno záplavové území Krajským úřadem Libereckého kraje dne 20. 2. 2004 (č. j. KULK 1912/2004 OLH)
- v úseku ř. km 70,59 – 79,50 byla provedena změna záplavového území a nově vymezena aktivní zóna záplavového území Krajským úřadem Libereckého kraje dne 9. 7. 2014 (č. j. KULK 46117/2014)
- v úseku od hranice Libereckého kraje po hranici ORP Železný Brod byla provedena aktualizace záplavového území včetně aktivní zóny Krajským úřadem Libereckého kraje dne 6. 2. 2019 (č. j. KULK 95255/2018)
Obec je ohrožená především vyššími stavy na řece Jizeře. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.
Záplavové území v obci Svijany a širším okolí
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích, zejména v korytech drobných toků, ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Na území obce jsou stanovena 4 kritická místa.
Silniční most (II/610) – mostní konstrukce leží při jihovýchodní hranici obce a skládá se ze tří dílčích částí, hlavního mostu, který po obou březích ještě doplňují mosty menší, které mají za úkol zvýšit průtok inundací.
Železniční most (Turnov – Mladá Boleslav) – mostní konstrukce se nachází západně od železobetonového mostu a obdobně jako on, má také 3 dílčí části pro převod většího průtočného množství vody. Samotný most neleží v záplavovém území a ani v aktivní zóně.
Dálniční most – posledním mostem přes Jizeru je dálniční most dálnice D10, který leží západně od dříve zmíněných mostů, má dostatečnou průtočnou kapacitu a neleží v záplavovém území ani v aktivní zóně.
Jez u Mlýnu – vzdouvací příčný objekt na toku se nachází vedle areálu Mlýnu Perner, má celkovou výšku 2,9 m a celkovou délku 80 m.
Místa omezující odtokové poměry na území obce Svijany
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Na území obce se vyskytují přívalové deště, při nich ale nedochází k odnosu materiálu z polí a netvoří se soustředěný odtok vody, který by směřoval do zastavěného území. Do současné doby (2021) v obci nedošlo ke vzniku přívalových povodní.
Místa ohrožená přívalovou povodní na území obce Svijany
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.
Na území obce Svijany nebyl touto metodou lokalizován žádný kritický bod.
Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Svijany. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

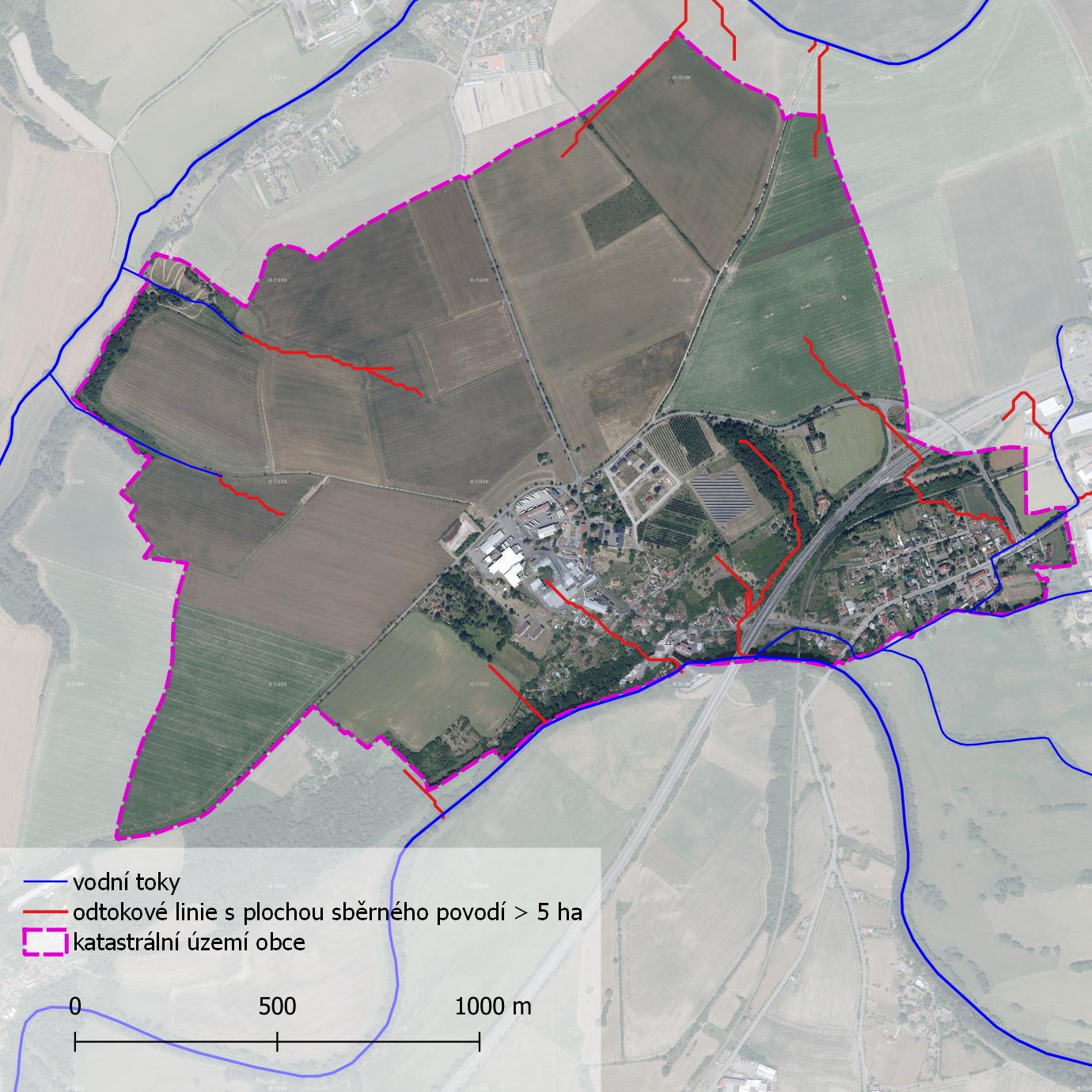

Odtokové linie s plochou sběrného povodí > 5 ha na území obce Svijany
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, patří řeka Jizera ve správním území obce Svijany mezi kritické. Při oblouku Jizery mezi obcí Svijany a Břehy dochází k hromadění ledů při oblevě, které dále vzdouvají vodní tok. Ohroženy jsou budovy na levém břehu řeky.
Ledové jevy v obci vznikají v situaci, kdy panovaly prudké mrazy (-20 °C) a na řece Jizeře vznikla silná ledová vrstva (cca 15 cm) a najednou přijde obleva, led pak v řece rozpraská a teče korytem. K tomuto jevu v obci dochází cca jednou za 2–3 roky a do současné doby (2021) nedošlo k ucpání koryta ledovými kry.
Je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto toku. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Svijany
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům
Hydrologickou situaci v obci ovlivňují 2 jezové stavby na řece Jizeře – Jez Přepeře, který se nachází ve stejnojmenné obci o 6,2 km výše na toku a Jez Svijany, který se nachází u Mlýnu Perner Svijany spol. s. r. o. Vodní hladina mezi těmito jezy funguje na principu spojených nádob a při zvýšených průtocích se ustálí na konstantní výšce.
Jez Svijany slouží ke stabilizaci vodního toku, jeho délka je 88,0 m, má spád 2,9 m, jez je přímý s proudnicovou přelivnou plochou. Jeho provozovatelem je Povodí Labe, státní podnik.
Jez Přepeře má účel stabilizovat vodní tok a byl vybudován pro získávání vodní energie. Jez je přímý se strmým vzdušním lícem přepadového paprsku, jeho délka je 94,7 m, má spád 2,4 m a v podjezí se nenachází vývar. Jeho provozovatelem je Povodí Labe, státní podnik.
Seznam vodních děl ovlivňujících odtokové poměry na území obce Svijany
